氨水计量表产品概述
电磁流量计测量管道一般情况下横截面是圆形的，但是也存在着矩形截面，椭圆形，甚至是三角形和马蹄形的管道截面，这些都是要考虑的，并且，管道的直径变化的范围较广，可能从lOOmm甚至更小的管径到2~3m甚至更大的城市下水管道，管道的材质并非是我们普通实验用的材质，因为城市下水道有可能是用诸如砖块、混凝土、铸铁、钢铁等等; 下水管道通常是比较危险的区域，因为下水管道里面包含的气体中可能里面可能会有一些腐蚀性和爆炸性的气体，这也就意味着相应的仪表的材料建设上要与之相匹配，相关工作人员的健康安全可能会依据仪表设备的操作方法和工作环境制定相应的规章制度等。
氨水计量表型式及结构
按用途分类
2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构

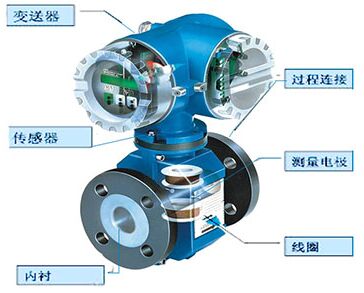

电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
氨水计量表技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速：10m/s;
4、精度表
5、流体电导率：≥ 5μS/cm;
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、最高流体温度
8、衬里材料：聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯(F46) 聚氯合乙烯(FS)。
9、电极材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
氨水计量表安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
氨水计量表安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电极断路。
⑶ 对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
氨水计量表特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
氨水计量表主要用途

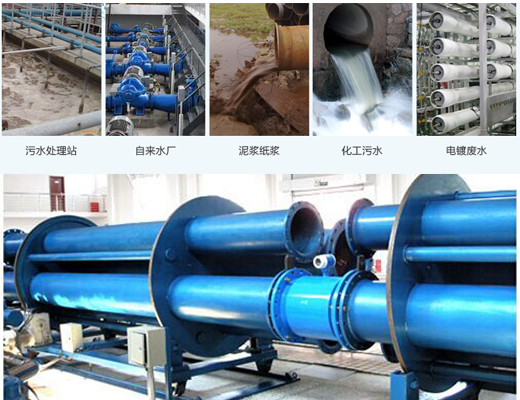

电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
氨水计量表正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
氨水计量表工作原理
传感器是根据法拉第电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
HART协议在智能智能型氨水流量计应用中的优势
详解氨水流量计厂家现场检修的正确步骤及注意要领
流量测量中优先考虑使用氨水流量计价钱的原因
高压氨水管道流量计安装时需要关注的要点
处理氨水流量计现场故障的措施与标准步骤
氨水溶液管道流量计安装过程中与管道的连接方式
智能氨水流量计厂家产生流体噪音的原因与电极关系分析
关于智能氨水流量计的常规的6种分类方法
管道测量介质的流体特征对氨水流量计价格的影响
影响氨水流量计测量因素及解决办法
关于dn50氨水流量计的校验周期
关于脱硝氨水流量计的应用及优缺点
测氨水流量计在热钾碱溶液测量中的安装与使用
dn50氨水流量计在有限流动水域浮体结构对水流结构的影响
隔膜泵上的智能型氨水流量计提高了流量计量精度
氨水流量计厂家,氨水计量表
dn50氨水流量计,电磁流量计测氨水流量
dn50氨水流量计,智能型氨水流量计
测量氨水用什么流量计,脱硫氨水流量计
氨水计量表,脱硝氨水流量计厂家
智能型氨水流量计,氨水流量计厂家
氨水流量计量表,dn50氨水流量计
浓氨水流量计,高压氨水流量计
脱硝氨水流量计厂家,氨水流量计量表
高压氨水流量计
测量循环氨水流量计
测氨水流量计
氨水流量计厂家
智能型氨水流量计
氨水流量计价格,dn50氨水流量计
电磁流量计测量管道一般情况下横截面是圆形的，但是也存在着矩形截面，椭圆形，甚至是三角形和马蹄形的管道截面，这些都是要考虑的，并且，管道的直径变化的范围较广，可能从lOOmm甚至更小的管径到2~3m甚至更大的城市下水管道，管道的材质并非是我们普通实验用的材质，因为城市下水道有可能是用诸如砖块、混凝土、铸铁、钢铁等等; 下水管道通常是比较危险的区域，因为下水管道里面包含的气体中可能里面可能会有一些腐蚀性和爆炸性的气体，这也就意味着相应的仪表的材料建设上要与之相匹配，相关工作人员的健康安全可能会依据仪表设备的操作方法和工作环境制定相应的规章制度等。
氨水计量表型式及结构
按用途分类
| 种类 | 用途 |
| 普通型 | 在通常环境下使用 |
| 防爆型 | 在爆炸性气体的环境下使用 |
| 卫生型 | 使用在有卫生要求的条件下 |
| 沉浸型 | 符合GB4208防护等级IP68 |
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
氨水计量表技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速：10m/s;
4、精度表
| 通径(mm) | 流速(m/s) | 基本误差 |
| DN10，15，700~2000 | ≥1m/s | ±0.5%R |
| ＜1m/s | ±3mm/s | |
| DN20~600 | ≥1m/s | ±0.3%R |
| ＜1m/s | ±2mm/s |
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、最高流体温度
| 衬里材料 | 分体型 | 一体型 |
| 聚四氟乙烯(PTFE) | 100℃;特殊订货150℃ | 70℃ |
| 氯丁橡胶 | 70℃;特殊订货120℃ | |
| 聚全氟乙丙烯(F46) | 100℃ | |
| 聚氯合乙烯(FS) | 80℃ | |
| 聚氨酯 | 45℃;80℃订货时注明 |
9、电极材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
氨水计量表安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
氨水计量表安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电极断路。
⑶ 对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
氨水计量表特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
氨水计量表主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
氨水计量表正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
氨水计量表工作原理
传感器是根据法拉第电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
