消防水流量表产品概述

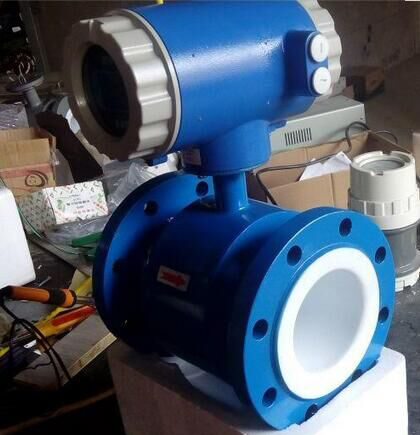

电磁流量计连接方式有法兰式，螺纹连接式和卡箍式连接。它特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。LDE电磁流量计精度通常为0.5级，故障率低，是测量液体介质首先流量仪表。
消防水流量表特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
消防水流量表主要用途

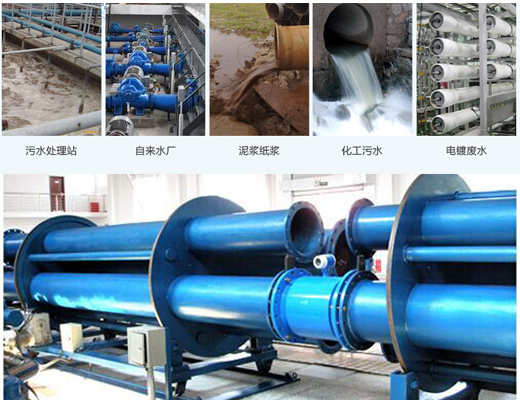

电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
消防水流量表正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
消防水流量表工作原理
传感器是根据法拉第电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
消防水流量表型式及结构
按用途分类
2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
消防水流量表技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速：10m/s;
4、精度表
5、流体电导率：≥ 5μS/cm;
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、最高流体温度
8、衬里材料：聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯(F46) 聚氯合乙烯(FS)。
9、电极材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
消防水流量表安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
消防水流量表安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电极断路。
⑶ 对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
消防水用水流量计在燃气锅炉给水调节上应用中缺点和优势
100管径的消防水流量计在测量中误差分析与相应的解决方案
消防水流量计技术的最新进展对其流量测量的影响
简要介绍分体式消防水流量计的使用注意事项及故障处理
探究消防水流量计优缺点及产生误差的五个原因
用于测量各类消防水用水流量计种类以及选型
消防水流量计从天然气的水到贸易转移的多功能解决方案
消防水用水流量计流量测量应用适用于新技术创新
消防水流量计选型具有哪些优点与缺陷
消防水流量计价格厂家为您分析流量计产生误差的原因
消防水流量计的优点及安装使用注意事项
各种易粘易堵强腐蚀性液体对管道消防水流量计精度的影响
环形电源消防水流量计最大限度地提高了能量流量
消防水用水流量计的产品特点及应用范围与精准测量解析
管道式消防水流量计时要注意哪些选型事项
消防水管道流量计,消防管道用流量计
消防水流量计价格,消防管道流量计
消防水计量表,消防水流量计量表
消防水流量计价格,消防水管道流量计
消防水管道流量计,消防管道用什么流量计
消防水计量表,消防水流量计价格
消防水流量计量表,消防水管道流量计
消防水流量表,消防管道用什么流量计
消防水流量计量表,消防水流量计选型
浅析消防用水流量计用于氯碱工业生产中的特点
消防水流量计量表
消防水流量计量表,消防管道流量计
消防水用水流量计特点分析与选型建议
消防水管道流量计选型的安装条件对于测量效果影响的研究
关于消防水流量计的特点及与自来水电磁水表的区别
电磁流量计连接方式有法兰式，螺纹连接式和卡箍式连接。它特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。LDE电磁流量计精度通常为0.5级，故障率低，是测量液体介质首先流量仪表。
消防水流量表特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
消防水流量表主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
消防水流量表正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。
消防水流量表工作原理
传感器是根据法拉第电磁感应定律工作的，如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
消防水流量表型式及结构
按用途分类
| 种类 | 用途 |
| 普通型 | 在通常环境下使用 |
| 防爆型 | 在爆炸性气体的环境下使用 |
| 卫生型 | 使用在有卫生要求的条件下 |
| 沉浸型 | 符合GB4208防护等级IP68 |
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
消防水流量表技术性能指标
1、执行标准：JB/T9248-1999;
2、公称通径(mm)：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速：10m/s;
4、精度表
| 通径(mm) | 流速(m/s) | 基本误差 |
| DN10，15，700~2000 | ≥1m/s | ±0.5%R |
| ＜1m/s | ±3mm/s | |
| DN20~600 | ≥1m/s | ±0.3%R |
| ＜1m/s | ±2mm/s |
6、公称压力：DN10~DN50 4.0MPa；DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa；DN1200~DN2000 0.6MPa。
7、最高流体温度
| 衬里材料 | 分体型 | 一体型 |
| 聚四氟乙烯(PTFE) | 100℃;特殊订货150℃ | 70℃ |
| 氯丁橡胶 | 70℃;特殊订货120℃ | |
| 聚全氟乙丙烯(F46) | 100℃ | |
| 聚氯合乙烯(FS) | 80℃ | |
| 聚氨酯 | 45℃;80℃订货时注明 |
9、电极材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级：IP65、IP68
11、防爆标志：一体型、DN10~DN600 mdⅡBT4；分体型、DN10~DN1200 mⅡBT4
12、供电电源：电压220VAC 50Hz; 24VDC
13、分体型：传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
消防水流量表安装地点的选择
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
消防水流量表安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电极断路。
⑶ 对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
