高温热水流量计,小口径热水流量计
点击次数:1555 发布时间:2020-11-02 06:13:59
高温热水流量计是高精度、高可靠流量仪表,采用法拉第电磁感应定律设计而成,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
高温热水流量计的测量原理

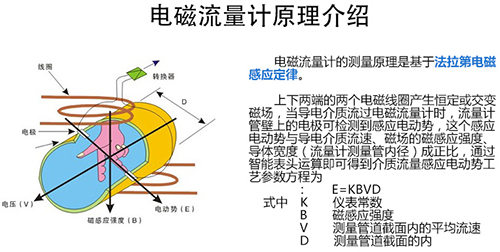

电磁流量计的工作原理是基于法拉第电磁感应定律。在流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。
高温热水流量计技术参数
1、公称通径系列 DN(mm)
2、管道式四氟衬里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向:正、反净流量。量程比:150:1.重复性误差:测量值的±0.1%
5、精确等级:0.5级、1.0级(管道式)
6、被测介质温度:普通橡胶衬里:-20+60℃
7、高温橡胶衬里:-20+90℃
8、聚四氟乙烯衬里:-30+100℃
9、高温型四氟衬里:-30+180℃。
10、额定工作压力:管道式:DN6-DN80≤1.6Mpa,DN100-DN250≤1.0Mpa,DN300-DN1200≤0.6Mpa.
11、流量测量范围:流量测量范围对应流速范围是0.1-15m/s
12、电导率范围:被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在 200?800μs/cm范围内,均可选用电磁流量计来测量其流量。
13、电流输出:0-10mA时,负载电阻为 0-1.5kΩ;4-20mA时,负载电阻为 0-750kΩ
14、数字频率输出:输出频率上限可在 1-5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极最大电流为 250mA.
15、供电电源:85-265V,45-63Hz.
16、直管段长度:管道式:上游≥5DN,下游≥2DN.
17、连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988的规定。
18、防爆标志:mdIIBT4.
19、环境温度:-25-60℃
20、相对湿度:5%-95%
21、消耗总功率:小于20瓦。
高温热水流量计衬里的选择
1、衬里材料:聚四氟乙烯(F4)
主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。高流速液氟、液氧、自氧的腐蚀。
最高介质温度—体型:70℃
最高介质温度分离型:100℃ 150℃ (需特殊订货)
适用范围:1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料:聚全氟乙丙烯(F46)
主要性能:同F4,耐磨性、抗负压能力高于F4。
最高介质温度—体型:70℃
最高介质温度分离型:100℃ 150℃ (需特殊订货)
适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料:聚氟合乙烯(Fs)
主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
最高介质温度—体型:70℃
最高介质温度分离型:80℃
适用范围:
4、衬里材料:聚氯丁橡胶
主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
最高介质温度—体型:70℃
最高介质温度分离型:80℃ 120℃ (需特殊订货)
适用范围:水、污水、弱磨损性的泥浆矿浆。
5、衬里材料:聚氨酯橡胶
主要性能:1、耐磨性能极强。2、耐腐蚀性能较差。
最高介质温度—体型:70℃
最高介质温度分离型:80℃
适用范围:中性强磨损的矿浆、煤浆、泥浆。
高温热水流量计电极的选择
1、电极材料:不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电极材料:钛
耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的 腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
耐蚀及耐磨性能:几乎能耐——切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。
高温热水流量计选型表
热水流量计的安装要求与注意事项
热水流量计的工作原理介绍
热水流量计在供水行业中的安装配置及使用状况分析
磁场及介质电导率对热水流量计测量的影响分析
热水流量计清洗管道的连接及传感器在地下管道中的安装
管道热水流量计的原理特点与在聚乙烯醇测量中的应用
对于供暖管道热水流量计等自动化仪表的设计与应用
使用供暖热水流量计计量钢厂工业水的应用分析
对于供水计量锅炉热水流量计的安装与管理问题研究
污水处理监管升级新型热水流量计市场需求引爆
供热水流量计流量测量应用成熟,适用于新技术创新
浅析空调冷水热水流量计制造技术应用发展及颈瓶
集热水流量计输出信号出现波动的三个最常见原因
卫生热水流量计漂移产生的原因及有效去除方法
在热水处理中暖气热水流量计的特点比较及选型
影响分体式热水流量计测量精度因素及提高准确性的对策
酒店热水专用流量计的特点与安装要求
供暖热水流量计厂家为您详述产品优点及不足之处
生产厂家对于暖气热水流量计安装要求的技术指导说明
探究影响热水流量计电磁损耗的具体原因
锅炉热水流量计在西钢炼钢工程中的应用实例说明
热力站热水流量计在强腐蚀环境下的问题及解决方案
空调热水流量计在调试期与运行期故障有哪些典型的故障
五点要求说明空调冷热水流量计的传感器该正确安装方法
冷热水流量计的外部电磁干扰及如何进行的电磁兼容性分析
供暖热水流量计在水油混合物误差分析
常压热水锅炉热水流量计的硬件与程序设计
采暖热水流量计为复杂的慢流量测量提供了解决方案
搅拌器叶片对冷热水流量计流量测量精度的影响
供热热水流量计生产厂家为您分析流量计产生误差的原因
高温热水流量计的测量原理
电磁流量计的工作原理是基于法拉第电磁感应定律。在流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。
高温热水流量计技术参数
1、公称通径系列 DN(mm)
2、管道式四氟衬里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向:正、反净流量。量程比:150:1.重复性误差:测量值的±0.1%
5、精确等级:0.5级、1.0级(管道式)
6、被测介质温度:普通橡胶衬里:-20+60℃
7、高温橡胶衬里:-20+90℃
8、聚四氟乙烯衬里:-30+100℃
9、高温型四氟衬里:-30+180℃。
10、额定工作压力:管道式:DN6-DN80≤1.6Mpa,DN100-DN250≤1.0Mpa,DN300-DN1200≤0.6Mpa.
11、流量测量范围:流量测量范围对应流速范围是0.1-15m/s
12、电导率范围:被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在 200?800μs/cm范围内,均可选用电磁流量计来测量其流量。
13、电流输出:0-10mA时,负载电阻为 0-1.5kΩ;4-20mA时,负载电阻为 0-750kΩ
14、数字频率输出:输出频率上限可在 1-5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极最大电流为 250mA.
15、供电电源:85-265V,45-63Hz.
16、直管段长度:管道式:上游≥5DN,下游≥2DN.
17、连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988的规定。
18、防爆标志:mdIIBT4.
19、环境温度:-25-60℃
20、相对湿度:5%-95%
21、消耗总功率:小于20瓦。
高温热水流量计衬里的选择
1、衬里材料:聚四氟乙烯(F4)
主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。高流速液氟、液氧、自氧的腐蚀。
最高介质温度—体型:70℃
最高介质温度分离型:100℃ 150℃ (需特殊订货)
适用范围:1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料:聚全氟乙丙烯(F46)
主要性能:同F4,耐磨性、抗负压能力高于F4。
最高介质温度—体型:70℃
最高介质温度分离型:100℃ 150℃ (需特殊订货)
适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料:聚氟合乙烯(Fs)
主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
最高介质温度—体型:70℃
最高介质温度分离型:80℃
适用范围:
4、衬里材料:聚氯丁橡胶
主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
最高介质温度—体型:70℃
最高介质温度分离型:80℃ 120℃ (需特殊订货)
适用范围:水、污水、弱磨损性的泥浆矿浆。
5、衬里材料:聚氨酯橡胶
主要性能:1、耐磨性能极强。2、耐腐蚀性能较差。
最高介质温度—体型:70℃
最高介质温度分离型:80℃
适用范围:中性强磨损的矿浆、煤浆、泥浆。
高温热水流量计电极的选择
1、电极材料:不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电极材料:钛
耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的 腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
耐蚀及耐磨性能:几乎能耐——切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。
高温热水流量计选型表
型号 | 口径 | |||||
KMLDE | 15~2600 | |||||
代号 | 电极材料 | |||||
A | 316L | |||||
B | HB | |||||
C | HC | |||||
D | 钛 | |||||
E | 钽 | |||||
F | 铂合金 | |||||
J | 不锈钢涂覆碳化钨 | |||||
代号 | 内衬材料 | |||||
C1 | 聚四氟乙烯F4 | |||||
C2 | 聚全氟乙丙烯F46 | |||||
C3 | 聚氟合乙烯FS | |||||
C4 | 聚录丁橡胶 | |||||
C5 | 聚氨脂橡胶 | |||||
代号 | 功能 | |||||
E1 | 0.3级 | |||||
E2 | 0.5级 | |||||
E3 | 1级 | |||||
F1 | 4-20Madc,负载≤750Ω | |||||
F2 | 0-3khz,5v有源,可变脉宽,输出高端有效频率 | |||||
F3 | RS485接口 | |||||
T1 | 常温型 | |||||
T2 | 高温型 | |||||
T3 | 超高温型 | |||||
P1 | 1.0MPa | |||||
P2 | 1.6MPa | |||||
P3 | 4.0MPa | |||||
P4 | 16MPa | |||||
D1 | 220VAC±10% | |||||
D2 | 24VDC±10% | |||||
J1 | 一体型结构 | |||||
J2 | 分体型结构 | |||||
J3 | 防爆一体型结构 | |||||
