砂泥浆流量计,砂泥浆管道计量表厂家

点击次数: 发布时间:2019-05-25
电磁流量计系列砂泥浆流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总裁,技术达到国内领先水平。电磁流量计在满足现场显示的同时,还可以输出4-20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

砂泥浆流量计的优点
主要体现在以下几个方面:
⑴压力损失相对较小。电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件,当流体通过流量计时不会引起任何附加的压力损失,流量计的阻力仅是同一长度管道的沿程阻力,是流量计中运行能耗最低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管,因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、煤水浆、矿浆、泥浆和污水等;电磁流量计易于选择与流体接触件的材料品种,可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量,实际上不受流体密度、粘度、温度、压力和电导率(只要在该仪表的要求的临界值以上)变化明显的影响,因此,电磁流量计经水标定后,可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20:1~100:1,甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比,而与轴对称分布下的流动状态(层流或紊流)无关。
⑸口径范围宽,从几个毫米一直到几米。
⑹电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。

砂泥浆流量计选用及安装要求
被测流体必须是导电液体。不能测气体、蒸汽、石油制品、甘油、酒精及纯净水等;
量程的选择:常用流量最好超过满量程的50%。常用流速为2~4m/s最合适;
压力的选择:使用压力必须低于电磁流量计额定工作压力,一般不超过16×105Pa;
温度的选择。被测介质温度不能超过村里材料的容许使用温度,一般≤200°C。

砂泥浆流量计安装注意事项
推荐垂直安装,且被测流体是自下而上流动。也可水平安装,但要使两电极在同一水平面上,要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点,不要连接在电机或上、下管道上。(因信号较弱,满量程时只有几毫伏,且流量很小时,只有几微伏,外界稍有干扰就会影响测量精度。)
安装地点要远离一切磁源。(如大功率电机、变压器等)

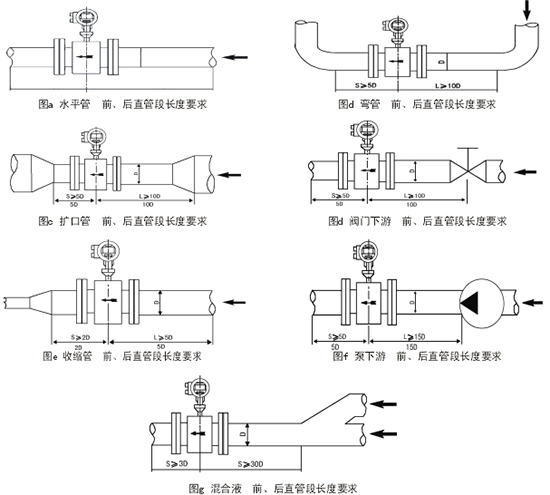

流量计前必须有10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。

使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。


砂泥浆流量计测量原理
1)概述
依据:
据法拉第电磁感应定律,测量管道内的流动的导电液体(等效于许多连续的导电薄圆盘)做垂直于磁场的运动,产生感应电动势,电势大小与流量相关。
磁场:
恒定磁场:适于测量时不易产生极化现象的非电解液;
交变磁场:工业用的大部分形式(可减小极化现象)。
根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势E,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,如果B,L,u三者互相垂直,则E = BLu
2)测量模型
感应电势的方向由右手定则确定,大小由下式决定:
