印染流量计,印染厂用电磁流量计,印染污水流量计选型
点击次数:1483 发布时间:2019-03-06 03:10:00
印染流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。
印染流量计转换器功能特点
供电电源:85V--250VAC / 16V--36VDC;
仪表显示:高清晰度背光LCD显示(126 x 48 点阵),可同时显示瞬时、累积流量等信息与相关单位,中文/英文菜单支持
通讯接口:具有RS485、RS232、Hart和Modbus等数字通讯信号输出
抗干扰:内置完善的抗干扰多级保护电路全数字量处理,抗干扰性能显著,有效消除现场振动及工频等干扰
数据储存:具有完善的数据备份与恢复功能,现场免维护
励磁方式:激励频率标配三种,1/10、1/16、1/25工频(1/4、1/8、1/32可选),满足更多测量需求
操作方法:具有按键操作,磁键操作两种功能。操作简单快捷,易学易懂。红外手持操作键盘,远距离非接触操作
传感器

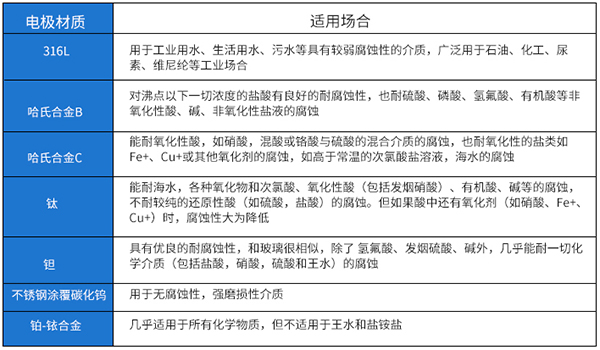

印染流量计电极、接地环材料选择
衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

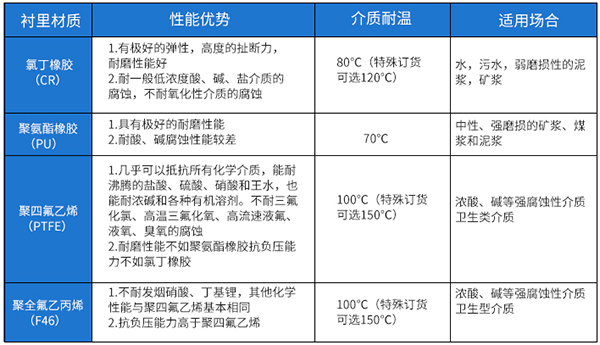

印染流量计衬里材料选择说明
印染流量计仪表选型
量程范围确认
一般电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h)D:管道内径V:流速(m/h)
防爆型流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
印染流量计日常使用与维护
电磁流量计的使用并不复杂,一般只需作如下工作:
1、零点检查—制造厂标定时,零点已设定好,使用纤只需检查,方法是关闭传感器上/下游阀门,停止流动但介质充满传感器,通电15分钟,转换器应自动置零,如不然,则进行相应的调节。
2、输出信号极性试验—对单向流动测量的传感器,应使其安装时上/下游方向符合传感器壳体上的箭头标记。如果是可进行双向流动测量的传感器,例如VUB,MT900型,则应在满足使用条件时通电,当转换器的信号显示为+号时,极性正确。如果显示为-号,移位着励磁电缆接错,应将励磁用二导线互换便可。此外,还应检查后位仪表的极限是否时正确。
3、满标度范围设定-对于带有输出指示的可变量程型电磁流量计,在测量系统投入使用时,可据使用要求通过改变量程开关/电位器或量程波动开关来变量程,改变结果可在转换器显示面板的瞬时流量数字上显示出来。其优点为改变量程时并不影响测量精度。对于固体量程型的电磁流量计,最好送制造厂去改变量程。
上述工作之后,注意后位仪表输入信号与电磁逻辑的输出信号的一致性(0-10毫安或4-20毫安)。便可投入正常运行了。
自诊断及故障处理
电磁流量计转换器的印刷电路板采用表面焊接技术,对用户而言,是不可维修的。因此,用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右上方提出“!”惊叹号。在测量状态下,通过下键翻页,显示出故障内容如下:
电磁流量计仪表无显示
a) 检查电源是否接通;
b) 检查电源保险丝是否完好;
c) 检查供电电压是否符合要求;
d) 检查显示器对比度调节是否能够调节,并且调节是否合适;
e) 如果上述前3项a)、b)、c)都正常,第d)项显示器对比度不能够调节,请将转换器交生产厂维修。
励磁报警
a) 励磁接线EX1和EX2是否开路;
b) 传感器励磁线圈总电阻是否小于规定阻值
c) 如果a、b两项都正常,则转换器有故障
空管报警
a) 测量流体是否充满传感器测量管;
b) 用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路,此时如果“空管报警”提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阀值及空管量程设置错误;
c) 检查信号连线是否正确;
d) 检查传感器电极是否正常;
①、使流量为零,观察显示电导比应小于100%
②、在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ(对介质为水测量值。最好用指针万用表测量,并可以看到测量过程有充放电现象)。
e) 用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗。
上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改大可以撤消上限报警。
下限报警
下限制报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改小可以撤消下限报警。
印染流量计的维护
在使用过程中,一般性维护工作主要巡检:
1、按所在工作地区,查看工作电源电压是否正确;
2、传感器接地是否可靠或损坏;
3、介质是否充满传感器,介质中有否气泡;
4、读数正确否,测量值在测量范围内吗?
5、端子接线松动否?
6、流量传感器是否遭水浸泡?转换器箱内有无小动物爬进造成电缆短路故障?询查周期则视安装环境条件而定。
印染流量计显示转换器
1、显示:显示屏:8位LCD带背光液晶显示
2、显示内容:正向累积、反向累积、总累积、
3、瞬时流量、流速、空管报警、励磁报警
4、流速单位:L/h、L/m、L/s、
5、瞬时流量单位:m3/h、m3/m、m3/s
6、累积流量单位:m3、L
7、语言:中文或英文(其它语言可定制)
8、电源:电压范围:交流(85~250)VAC或直流(20~24)VDC或电池
9、模拟量输出:0~10mA(负载0~1.5KΩ) 4~20mA(负载0~750KΩ)
10、数字频率输出:输出范围:1~5000HZ
11、电气隔离:光电隔离,隔离电压:>1000VDC
12、输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
13、数字脉冲输出:输出脉冲当量:0.001~1.000 m3/cp
14、输出脉冲宽度:0.001~1.000 Ltr/cp
15、电气隔离:光电隔离,隔离电压:>1000VDC
16、输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
17、报警输出:报警输出点:上限报警、下限报警
18、电气隔离:光电隔离,隔离电压:>1000VDC
19、输出驱动:达林顿管输出,最高承受电压36VDC,最大负载250mA
20、通 讯:Modbus(RS485或RS232接口),E-REMOTE(HART),PROFIBS

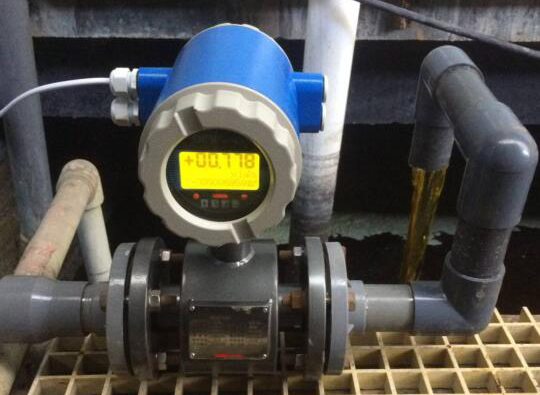

印染流量计安装要求
1)、安装环境的选择:
应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。
安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。
安装环境应便于安装和维护。
2)、安装位置的选择:
安装位置必须保证管道内始终充满被测液体。
选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。
测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。
被测管道内径或周长容易测量,并且椭圆度应较小。
3)、直管段长度:
传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。
4)、 流量控制阀门和调节阀门:
流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。
流量时,通常流量控制阀门应处于全开状态。
