雷达水位计

产品名称:雷达水位计

产品型号:KM-RD

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:雷达水位计微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

雷达水位计特点
1、可以测量介电常数大于等于1.4的任何介质。
2、一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3、杆式雷达最大量程可以达到6米、缆式可以达到30米。
4、对蒸汽和泡沫有很强的抑制能力,测量不受影响。
5、对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量。

雷达水位计产品概述
雷达水位计是采用微波技术来检测料位的高科技产品,该料位仪利用微波具有穿透性好,对恶劣环境及被测物料适应性强等特点,采用世界上先进的大规模集成电路,利用雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远、精度高等特点。
雷达水位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

雷达水位计技术参数
1、应 用:液体、固体颗粒
2、测量范围:30米
3、过程连接:螺纹、法兰
4、过程温度:-40~250℃
5、过程压力:-0.1~2MPa
6、精 度:±3mm
7、频率范围:100MHZ-1.8GHZ
8、防爆等级:Exia IIC T6
9、防护等级:IP67
10、信号输出:4—20mA/HART(两线)

雷达水位计使用说明
测量原理
雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表
面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知,则物位 L 为: L=E-D
输出
通过输入空罐高度 E(= 零点),满罐高度 F(= 满量程)及一些应用参数来设定,应
用参数将自动使仪表适应测量环境。对应于 4-20mA输出。
测量范围
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的最小距离
顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。

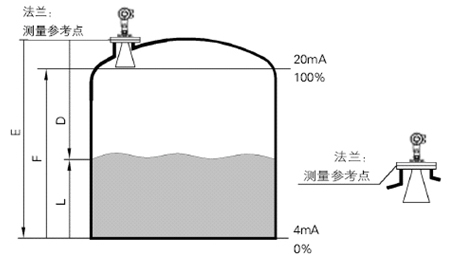

雷达水位计工作原理图
注意:
只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。

雷达水位计选型表
KM-RD801 A 缆式探头 探头形式
  B 单杠式探头
C 平行杆式探头
  P 标准型(非防爆) 防爆
I 本安型(Exia II CT6)
F 隔爆型(Exd II CT6)
  1 螺纹G1-1/2″ 连接方式
2 螺纹1-1/2″NPT
3 法兰DN50 PN1.6(HG2094-97)
4 法兰DN50 PN1.6(HG2094-97)
5 法兰DN50 PN1.6(HG2094-97)
6 法兰DN50 PN1.6(HG2094-97)
  1 碳钢 材质
2 不锈钢
  (mm) 探头量程长度
  0 常压 工作压力
1 1.6 MPa
2 2.5 MPa
3 4.0 MPa
  M 普通-40~150℃ 工作温度
H 高温-40~230℃
G 超高温-40~350℃
  Y 编程器
N 不带
  1 两线制DC24V 4~20mA/HART 接线方式
2 三线制DC24V 4~20mA
KM-RD801   备注
产品选型二
KM-RD802 P 标准型(非防爆) 防爆
  I 本安型(Exia II CT6)
F 隔爆型(Exd II CT6)
  A PP/-40~80℃ 天线材料/工作温度
B PTFE/-40~230℃
  1 DN50 P1.6 法兰规格(HG20594-97)
2 DN80 PN1.6
3 DN100 PN1.6
4 DN150 PN1.6
  1 碳钢法兰 法兰形式
2 不锈钢法兰
3 PP翻边法兰
4 PTFE翻边法兰
  1 容器接管长度
2 50mm
3 100mm
4 150mm
5 200mm
6 按用户要求
    Y 编程器
N 不带
  1 两线制
DC24V 4~20mA/HART
接线方式
2 三线制DC24V 4~20mA
KM-RD802   备注

产品选型三
KM-RD803 P 标准型(非防爆) 防爆
  I 本安型(Exia II CT6)
F 隔爆型(Exd II CT6)
  A PP/-40~80℃ 天线材料/工作温度
B PTFE/-40~230℃
  1 DN50 P1.6 法兰规格(HG20594-97)
2 DN80 PN1.6
3 DN100 PN1.6
4 DN150 PN1.6
  G 螺纹G1-1/2 过程连接
N 螺纹1-1/2NPT


  1 容器接管长度
2 50mm
3 100mm
4 150mm
5 200mm
6 按用户要求
    Y 编程器
N 不带
  1 两线制
DC24V 4~20mA/HART
接线方式
2 三线制DC24V 4~20mA
KM-RD803   备注
