液体流量计接线图
点击次数: 发布时间:2016-07-27

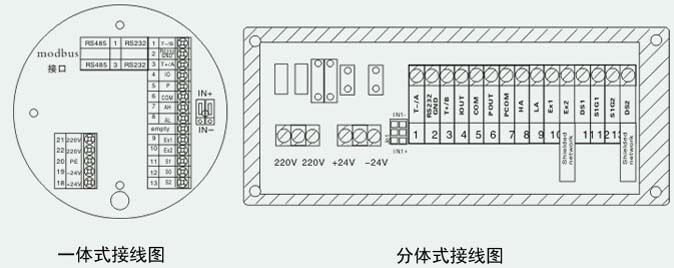

液体流量计接线图
一体式电磁流量计端子符号说明:
(1)仪表电源:AC220V火线接“L”端子,零线接“N”端子。
(2)输出信号:电磁流量计为4-20mA信号输出时正极接“I+”端子,负极接“COM1”端子;电磁流量计为频率信号输出时正极接“P+”端子,负极接“COM2”端子。
(3)报警输出:上限报警输出接“AH”端子,报警地接“COM2”端子;下限报警输出接“AL”端子,报警地接“COM2”端子。
(4)FUSE:仪表电源保险丝(1A)。
(5)RS485通讯:RS485通讯接“T+”和“T-”端子

分体式式电磁流量计端子符号说明:
(1)仪表电源:AC220V火线接“L”端子,零线接“N”端子。
(2)输出信号:电磁流量计为4-20mA信号输出时正极接“ICOUT”端子,负极接“ICOM”端子,“INSW”端子不接线;电磁流量计为频率/频率信号输出时正极接“PUL+”端子,负极接“PCOM”端子。
(3)报警输出:上限报警输出接“ALM+”端子,报警地接“ALCOM”端子;下限报警输出接“ALM-”端子,报警地接“ALCOM”端子。
(4)励磁线圈:接传感器励磁线圈接“EXT+”和“EXT-”端子,“INSW”端子不接线。
(5)传感器信号:“DS1”和“DS2”接传感器信号线,“SGND”接外屏蔽线。
(6)信号电极:“SIG1”和“SIG2”接传感器信号电极,“SGND”接外屏蔽线。
(7)RS485通讯:RS485通讯接“TSR+”和“TSR-”端子。
