内锥流量计

产品名称:内锥流量计

产品型号:KM系列

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:内锥流量计结构设计是流体扫过型结构,不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量,如焦炉煤气,湿气体等。

内锥流量计产品概述
内锥流量计是一种新型的差压式流量测量仪表,可测各种液体、气体、蒸汽和气液两相介质。流量计是在导管中心安装一个锥体来节流,通过测量锥体的前后差压来测量流量。圆锥体的几何形状与传统节流元件相比有许多优点,所以它是新一代节流装置。内锥流量计同传统差压式流量计一样,由三阀组、引压管、差压变送器、流量积算仪组成标准体积流量测量系统。对于气体和蒸汽等可压缩介质,可实现温度、压力补偿,组成质量流量测量系统。流量计以其优越的性能适用于不同的工作环境,尤其在工业生产中的大流量,低压力、高含湿气体及焦炉煤气、天然气等肮脏流体的测量。内锥流量计广泛引用在石油、化工、天然气、长输管网、热力管网、冶金、电力、水处理、制药、造纸、食品、航空航天等行业。

内锥流量计工作原理
其测量理论是:由于实际流体都具有粘性,不是理想流体,当其在管道中流动时,在充分发展馆内流动的前提下,具有层流和紊流两种流动状态。根据连续流动的流体能量守恒原理和伯努利方程对于以层流状态流动的流体,其流速分布是以管道中心线为对称的一个抛物面,流体通过一定管道的压力降与流量成正比。
V型传感器是在测量管中安装与管道中心线同轴的V锥。该传感器的测量管和V锥是经过设计、精密加工的。流体在测量管内流经V锥时,在V锥前重新形成流态局部收缩,流速增大,静压下降,在V锥前后产生压差△P,在上游管壁(流体收缩前)处测得高压(静压)PH,在V锥朝下游断面的中心轴处开取压口去的低压PL(静压)
内锥流量计工作原理图

内锥流量计特点
1、具有良好的准确度(≤0.5%)和重复性(≤0.1%)。
2、具有较宽的量程比(10﹕1~15﹕1)
3、自整流功能,只需要极短的直管段(前1~3D后0~1D)。
4、自清洁功能,可测脏污和易结垢流体,适合高炉煤气等杂质较多的介质。
5、自保护功能,节流件关键部位不磨损,能保持长期稳定地工作。
6、耐高温、高压、耐腐蚀、不怕震动。
7、可测流体的种类非常广泛(液、气、蒸汽),流量测量范围宽(微小流量~大流量),适应的管道DN15~DN3000。
8、内锥流量计结构设计是流体扫过型结构,不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量,如焦炉煤气,湿气体等
9、无可动部件
10、当流体流经具有特殊廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。
11、在换热站测量蒸汽,热水,无需直管段。由于换热站空间比较小,选择一般流量计要求直管段较长,影响运行精度,用在测量高炉煤气,有自清洁作用,引压管不易堵塞。

内锥流量计主要参数
1、测量介质:液体、气体、蒸汽(蒸汽流量计
2、公称通经:DN25mm~DN1600mm
3、公称压力:≤16MPa; 最大≤42.0MPa
4、工作温度:-40℃~600℃
5、环境温度:-40℃~60℃
6、相对湿度:5%~90%
7、内锥流量计精确度 :±0.5%、±1.0%、±1.5%
8、重复性:0.15%、0.33%、0.5%
9、范围度(量程比:10:1
10、适用雷诺数:8000~1×107
11、结构形式:法兰连接型、对夹型、特殊(按用户需求)
12、安装直管段长度:一般上游1~3D,下游0.5~1D
13、材质:碳钢、SUS304、SUS316L、其它
14、流向:水平、垂直、其它
15、等效直径比:0.45~0.85

内锥流量计的组成
V锥传感器和差压变送器组成的内锥流量计
依照用户要求不同,利用V锥传感器和差压变送器组成流量检测仪表供货分为二类:
V锥传感器
只提供差压信号的检测部分(V锥体及测量管道),不提供差压变送器、三阀组和流量显示部分,输出信号为差压。由用户自己进行配套。
内锥流量计
由V锥传感器和差压变送器组成。有分体型安装和一体型安装两种结构。
分体型安装由独立的V锥传感器和差压变送器组成。V锥传感器和差压变送器之间的引压管连接由用户自己完成。而差压变送器可以配套供应。
一体型安装是产品出厂时己将差压变送器、三阀组与V锥传感器连接成一体,用户购买一体型V锥流量计后,使用时不需再连接引压管。若需配接相应的流量积算器、压力变送器和温度变送器可以配套供应。

内锥流量计应用
介 质:煤气、天然气(天然气流量计)(包括含湿度5%以下)、各种碳氢化合物(包括含湿的HC气体)、各种稀有气体(氢、氦、氩、氧、氮等)、氯气、湿的氯化物气体、空气(包括含水、含SiO2粒子以及含其他悬浮物的空气)、烟道气、饱和蒸汽(含汽、水两相流)、过热蒸汽、水等。
条 件:从深冷到超临界状态,最高温度达450℃,最大压力25Mpa。
计 算:每一个锥形流量计都根据流体的性质、压力和温度用专门的软件进行计算。用户可根据自己的应用条件(所测介质的组份、温度、压力、管径、最大流量、常用流量、最小流量、准许最大压力损失)选择β值。
维 护:锥形流量计免维护,不需要定期维护和检定。
洁净气/液体 脏污气/液体 腐蚀性液体 粘性液体 磨蚀浆液 含纤维浆液 低流速流体 蒸汽(气) 高温流体 低温流体 不充满管道 非牛顿流体 明渠
V锥
孔板
文丘里管
喷嘴
匀速管
弯管
○:设计首选      ◎:在一定的条件下可用      √ :通常可用        ╳:不适用

内锥流量计型谱说明
型 号 说    明
JKM V锥流量计
  代号 口径(mm)
  15~3000 DN15~DN3000mm
    各部件材料材质
  代码 锥体 钢管 法兰
  A SS304 20# 20#
  B SS304 15CrMo 15CrMo
  C SS304 SS304 20#
  D SS304 SS304 SS304
  E SS316L SS304 SS304
  G SS316L SS316L SS316L
  # 其它材质
  代号 介质
  1 液体
  2 气体
  3 蒸汽
  4 高温介质
  代号 补偿形式
  N 不带压力、温度补偿
  Q 带压力、温度补偿输出
  代号 连接形式
  L 螺纹连接(适用于小口径)
  W 法兰连接
  代号 压力等级
  0 0.25MPa
  1 0.6 MPa
  2 1.0 MPa
  3 1.6 MPa
  4 2.5 MPa
  5 4.0 MPa
  6 6.3 MPa

内锥流量计安装方式
1、管道法兰式:是指流量计两端有安装法兰。与工艺管道两端同规格的安装法兰(也称用户法兰)连接,是比较常用的结构形式,适用的口径(DN50mm~3000mm)。此种形式适用于节流装置与差压变送器分体安装时选用,一般常用于测量蒸汽流量时使用,在测量其他高温介质时也可以使用。
2、法兰夹装式:用于小口经流量计的安装形式,每台流量计与工艺管道只需2片法兰。法兰与工艺管道焊接在一起,再把流量计夹装在两法兰之间。此中安装方法与涡街流量计(≤300mm)安装方法相同。
3、小口径一体化式:适用口径≤DN40mm,介质温度≤120℃的流体。该结构是把差压变送器直接与塔形流量计组合成一个整体。二者之间无导压管、取压阀、三阀组。使安装变的非常简单(与涡街流量计安装方法相同) 。差压变送器调节零点时需要关闭工艺管道的阀门,就可以调零。
注意:此安装方式,不能用于测量高温介质的场合,是因为高温介质会进入差压变送器测量室内,损坏变送器测量膜片。
4、管道对焊式:是指塔形流量计与工艺管道无法兰连接(流量计本体无法兰),安装时直接把流量计与工艺管道焊接在一起。该结构成本相对较低(减少4片法兰的成本),属于一次性安装。一般用于较大口径的场合。
5、常规流体一体化式:是指介质温度≤120℃的流体,适用管径:DN50~DN3000。生产厂家根据不同的流体和用户要求,出厂时在流量计上为用户焊接(或装配)好阀门和三阀组。在现场安装时由用户把流量计与变送器组装在一起即可。
6、蒸汽一体化式:是指测量蒸汽流量时,把变送器与塔形流量计组装在一起,变送器与流量计之间要装配我公司“蒸汽专用三阀组”部件,从而取消了导压管并大大简化了取压结构。
7、液体防冻式:是指塔形流量计与变送器之间装由我公司“液体专用隔离罐”,罐中装有特殊介质,该介质能在较低的温度下不冻结。此种安装方式在测量液体时,特别在北方冬天室外环境比较低的情况下。往往变送器测量室种的液体容易冻结,损坏变送器。
8、方形管道法兰式:是指工艺管道为方形管,而流量计测量管为圆形管道,二者通过一个特制的“方-圆”连接件进行连接。

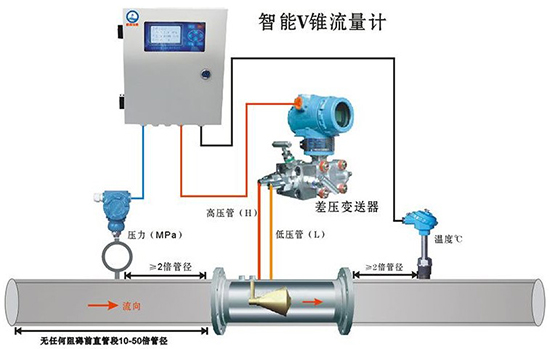

内锥流量计安装图
内锥流量计安装图
