软化水流量计

产品名称:软化水流量计

产品型号:JKM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:软化水流量计是高精度、高可靠流量仪表,采用法拉第电磁感应定律设计而成,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。

软化水流量计产品概述

软化水流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆(泥浆流量计)、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。由于软化水流量计的优点诸多,因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
软化水流量计的工作原理是基于法拉第电磁感应定律。在软化水流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。

软化水流量计特点

1、测量管内无可活动部件,传感器使用寿命长。
2、管内无阻力部件,因此没有附加压力损失,不会产生阻塞,测量可靠。
3、抗干扰能力强、体积小、重量轻、安装方便、维护量小、测量范围宽。
4、测量不受流体温度、密度、压力、粘稠度、电导率等变化的影响。
5、可在老管道上截取改造安装,施工简单,工程量小。
6、与一般流量计的成本和安装费用低,特别适合大中口径管道流量的测量。
7、传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
8、中文LCD显示器,显示累积流量,瞬时流量、流速、流量百分比等。
9、可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

软化水流量计转换器技术数据

1、电源:交流 85—265V,45—400Hz,直流 11—40V;
2、操作键和显示按键式:4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程;3行LCD宽视角、宽温、带背光显示;第1行显示流量值;第2行显示流量单位;第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
   操作键和显示磁键式:2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程;2行LCD宽视角、宽温、带背光显示;第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行:显示流量。
3、内部积算器:正向总量、反向总量及差值总量。
4、输出信号单向模拟输出:全隔离,负载≤600D.(20mA时);上限:0—21mA可选,每档lmA;下限:0—21mA可选,每档1mA;正、反向流量输出方式编程。
   输出信号双向模拟输出:下限限制为。或4mA,其他同单向模拟输出。
   输出信号双向脉冲输出:两路输出分别对应正向和反向流量,频率0~800Hz,上限1—800Hz可选,每档IHz;方波或选定脉宽,选定脉宽上限2.5S,每档1ms;无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。
   输出信号双路报警输出:可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出极性可选;带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)。
5、数字通讯:RS232,RS485,HART;
6、法兰种类:接地法兰(或接地环)
   适用范围:适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。
   法兰种类:进口保护法兰
   适用范围:当介质有强磨损性时选用。

软化水流量计选用要点

软化水流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型软化水流量计的特点,选择合适的类型。一体型软化水流量计安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型软化水流量计,精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用刮刀式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
液体流量计电极选择:
 4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
5、软化水流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,最高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的最高压力选择软化水流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型软化水流量计流量计。其最大口径为100mm。
公称通径 流量范围(m3/h) 公称通径 流量范围(m3/h)
mm 流速0.3~1.0 m/s 流速1.0~10 m/s mm 流速0.3~1.0 m/s 流速1.0~10 m/s
15 0.19~0.64 0.64~6.4 400 136~452 452~4520
20 0.34~1.33 1.13~11.3 450 172~572 572~5720
25 0.53~1.77 1.77~17.7 500 212~707 707~7070
32 0.87~2.89 2.89~28.9 600 306~1020 1020~10200
40 1.35~4.50 4.50~45.0 700 416~1385 1385~13850
50 2.13~7.10 7.10~71.0 800 543~1810 1810~18100
65 3.57~11.9 11.9~119 900 687~2290 2290~22900
80 5.43~18.1 18.1~181 1000 849~2830 2830~28300
100 8.49~28.3 28.3~283 1200 1221~4070 4070~40700
125 13.3~44.2 44.2~442 1400 1662~5540 5540~55400
150 19.1~63.6 63.6~636 1600 2172~7240 7240~72400
200 33.9~113 113~1130 1800 2748~9160 9160~91600
250 53.1~177 177~1770 2000 3393~11310 11310~113100
300 76.2~254 254~2540 2200 4100~13680 13680~136800
350 104~346 346~3460 2400 4480~16280 16280~162800

软化水流量计内衬材料的选择

应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
衬里材料 耐腐蚀性能 工作温度 适用范围
氯丁橡胶Ne 耐一般低浓度酸碱盐的腐蚀 -20~70℃ 工业用水污水低浓度酸碱盐
聚氨酯橡胶PO 有极好的耐磨性能,专用于强磨损性浆液,不耐腐 -10~60℃ 含固体颗粒的液体(水泥浆矿浆等)

聚全氟乙丙烯FEP 1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑,不易粘附沉淀物
4有很好的耐负压,抗真空作用
-40~180℃ 除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE 几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 -40~180℃ 不能用于负压管道及磨损性较强的流体

软化水流量计电极的选择

应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验
材料 代号 耐腐蚀性能
316L不锈钢 V 1适用于工业、生活用水,原水井水,城市污水等中性溶液
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C HC 1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液,氧化物溶液有极好的耐腐蚀性
4不适用:盐酸
哈氏合金B HB 1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
2不适用:硝酸
Ti 耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
Ta 除了氢氟酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵
Pt 适用所有的酸碱盐溶液(发烟硫酸及硝酸)
碳化钨 W 具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质

软化水流量计选型表

型号 口径
KMLDE 15~2600
    代号 电极材料
A 316L
B HB
C HC
D
E
F 铂合金
J 不锈钢涂覆碳化钨
  代号 内衬材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚录丁橡胶
C5 聚氨脂橡胶
  代号 功能
E1 0.3级
E2 0.5级
E3 1级
F1 4-20Madc,负载≤750Ω
F2 0-3khz,5v有源,可变脉宽,输出高端有效频率
F3 RS485接口
T1 常温型
T2 高温型
T3 超高温型
P1 1.0MPa
P2 1.6MPa
P3 4.0MPa
P4 16MPa
D1 220VAC±10%
D2 24VDC±10%
J1 一体型结构
J2 分体型结构
J3 防爆一体型结构


软化水流量计安装地点的选择

为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3)应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修,活动方便的地方
5) 软化水流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。

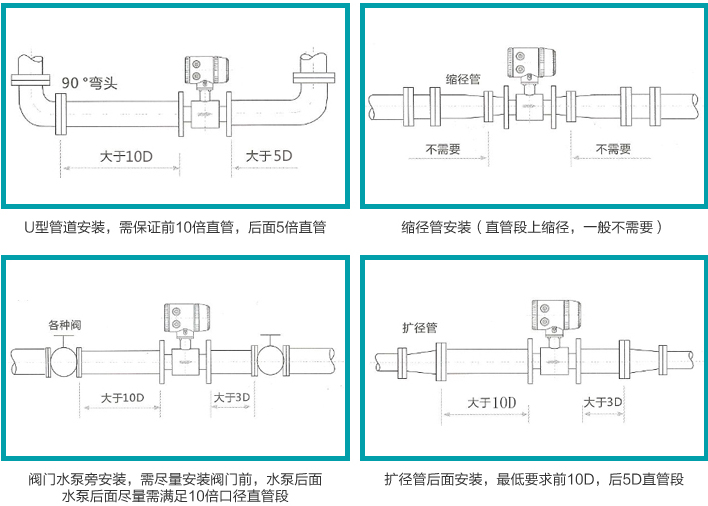

软化水流量计安装注意事项
软化水流量计工作现场图
