关于电磁流量计在电厂用水流量计量中的应用
点击次数: 发布时间:2016-10-22
电磁流量计是高精度、高可靠流量仪表,采用法拉第电磁感应定律设计而成,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
电磁流量计采用先进技术研制、开发与生产的流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,在产品结构、选材、制定工艺、生产装配与出厂测试等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

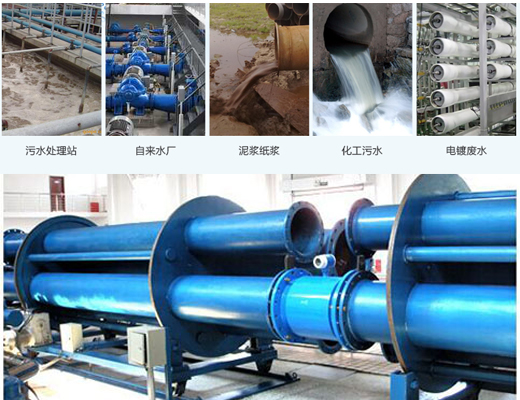

电磁流量计应用示意图
1、使用深井水的情况
这种情况一般有两条供水管线, 一条生产,一条备用,每条管线上有五到十个水井,每个水井都有单独的控制间和计量间,控制间一般主要是电源、显示仪表和控制面板, 计量间一般有水泵、阀门、计量仪表等。计量间一般应具备以下几个必要条件:
(1)如果将来采用把计量仪表拆下来送检的方式,就应该在管线上设有备用旁通,以免送检时影响生产。另外也可以采用备用管线与生产管线分别送检的方法, 这样可以不必留有备用管线。
(2)如果采用现场检测的方法,就应该在计量间内留有充分长的直管段, 以备安装标准表,一般要求最少5D,同时计量仪表和标准表前应尽量避免立体弯头和阻力较大的阀门(如碟形阀)。
(3)管线的设计应距地面有一定的距离(最好大于500mm),以便于检定和调整的操作。
(4)计量仪表一般应安装在水平管线的较低处, 以利于流场稳定和充满管线。
(5)计量间应有相应的集水和抽水功能,以免由于阀门的渗漏,雨水过大等因素产生积水,既容易损坏仪表又不便于操作。
(6)可能的情况下应使计量间与控制间有一段距离, 以避免控制间电磁场对计量仪表造成干扰。
(7)管线上最好设置可拆卸的计量段,或留有可对管线内部进行观察和清洗的观察口。以利于了解管线内部的结垢情况、仪表运行情况, 以及方便维护和清洗。

2、使用江河水的情况
这种情况下管线一般都比较大, 有的直径超过2米, 往往是两条管线, 一条生产一条备用, 都是经过同一个泵站从江河抽水, 经过处理后使用。
这种情况计量间是与泵站分开的, 计量间至少应满足以下几个必要条件:
(1)计量间要选择附近没有电磁干扰的位置,如计量间的上面不能有高压线通过,四周30米内没有高压线或大功率变压器,不要为了降低费用而使高压线或其他电线组排在管线沟内通过。
(2)计量间应设置在水平管线的较低处,以保证管线充满和减少气泡。
(3)计量间应便于检测人员出入,并应有良好的通风, 以防止工作人员发生危险。
(4)管线底部距地面应有一定的距离,如500mm,以便于检测人员操作。如果管线直径比较大, 应设置检测人员从上面通过的梯子, 否则下面的距离应保证检测人员通过。

3、使用湖泊水的情况
这种情况很多条件都与使用江河水的情况相同, 所不同的是由于湖泊的水比较稳定,就像自己的水库一样,所以有的使用单位在厂房外面根本没有设立管线。
这种情况在厂房外是无法安装计量器具的, 而且厂房内也由于原来设计时没有预留位置,安装一般的计量器具都很困难。这种情况应从以下几方面考虑。
(1)如果是新建的电厂或用水管线,应参照前面所提到的要求进行计量器具的配备和安装。
(2)如果在厂房外进行改造安装计量器具首选还是设立管线, 然后参照前面的要求进行。如果没有条件安装管线,可以考虑安装明渠流量计, 但明渠流量计必须由专业厂家按国家规范或检定规程要求设安装, 否则会计量不准确。
(3)如果无条件安装明渠流量计,只能考虑在进水(或出水)水渠内修一段比较规则断面图形的水渠, 然后再这段水渠上安装自动液位测量装置,通过测得的液位和明渠的截面积来计算流量。
(4)如果在厂房内进行改造,可以考虑安装外夹式超声波流量计, 也可以考虑各种插入式流量计,这样一方面改造工程量小,一方面占用的空间也比较小。
但不论是哪一种情况都要考虑到将来的周期检定问题,否则,没有经过检定的计量器具是难以保证计量准确度的, 同时也不能用来提供公证数据的。必要时在改造过程中应与计量方面的专门人员进行沟通, 以避免不必要损失。
