磁翻板液位计厂家
点击次数: 发布时间:2016-06-15

磁翻板液位计概述

KM-UHZ系列磁翻板液位计以磁性浮子为感测元件,并通过磁 性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。KM-UHZ系列磁翻板液位计适用于有压容器或开口容器内易燃、易爆、有毒等液体上、下限位报警器和控制器。实现对锅炉给水的自动化控制、报警和连锁功能。还可以与传感器组合,实现远传4-20mA标准信号输出。
磁翻板液位计采用全金属结构设计,坚固、简洁、耐高压、耐高温、防腐、使用寿命长,广泛应用于石油、化工、冶金、电力、 医药、食品、造纸等行业液体液位的测量与过程控制。


磁翻板液位计工作原理

根据浮力原理和磁性耦合作用研制而成,液位计测量管作为容器的一个旁通与容器相连,这样测量管内的各种条件与容器内一致, 浮子在测量管内随液面上升或下降,浮子内安装的永久性磁钢通过磁耦合作用,将测量值传递到现场指示器,使双色显示器同步显示液位的高低变化,一般红色直接表示液位的高度值。

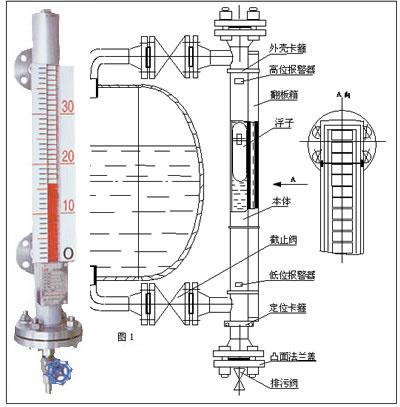

磁翻板液位计工作原理图


磁翻板液位计主要特点

1、液位或界面测量
2、全金属结构设计,坚固、简洁
3、耐高压、耐高温、防腐、使用寿命长
4、长尺寸刻度,双色显示,醒目易读、直观
5、可视距离远、角度范围宽
6、测量介质与显示、信号输出密封隔离
7、关键远传元器件为俄罗斯进口干簧管
8、顶装式、侧装式、底-侧装式、顶-侧装式等多种安装形式


磁翻板液位计技术数据

1、测量范围:300-6000mm(任选)
2、精度:±5mm,±10mm
3、防护等级:IP65,IP67
4、介质密度:≥450kg/m3
5、界面测量:两种介质密度差≥150g/L
6、介质粘度:≤150CP
7、介质温度:就地型:-70~+400℃ 远传型:-40~+200℃ 远传高温型:200~+400℃
8、环境温度:-40~+70℃
9、过程连接:侧装式法兰DN20、DN25,顶装式法兰DN100、DN150
10、工作压力:PN1.0、1.6、2.5、4.0、6.4、10.0、16.0MPa
11、主体材质:201SS,304SS,316SS,316L,PTFE衬里
12、仪表类型 就地指示型:大型刻度条,双色显示,就地直读,翻柱直径8mm
13、远传变松型:大型刻度条,双色显示,就地直读,二线制24VDC供电,4-20mA信号输出 报警开关型:可在就地指示型或远传变送型上增加限位开关
14、液位控制功能;触点容量:220VAC/1A,
15、输出形式:常开常闭触点,供电电源:24VDC或220VAC
16、电远传本质安全火花防爆本安型ExiaⅡCT6 电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6
17、远传最大距离:3km


磁翻板液位计主要结构

⑴(普通型),它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接,连接时中间加阀门,安装在一侧。它适用于在不需要保温或冷却,且介质对奥氏体不锈钢不腐蚀的场合。
⑵(保温型),它的结构在(1)型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接,通过开启阀门的大小即可达到所需要的温度。
⑶(侧顶型),它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成,显示位置为侧面顶部,适于高温、高粘稠介质或侧开孔容器。
⑷(顶装型),它是有面板框、顶装本体组件、导向管、浮球等部件组成,显示位置为顶部,适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
⑸(抽真空型),它的结构在⑴型的基础上增设真空管,使液位计本体与外界隔离,适用于保温、加热、隔热、降温等场合。
⑹(衬四氟型),它的结构是在⑴型的基础上内衬聚四氟乙烯,适用于常温、常压耐腐蚀性场合

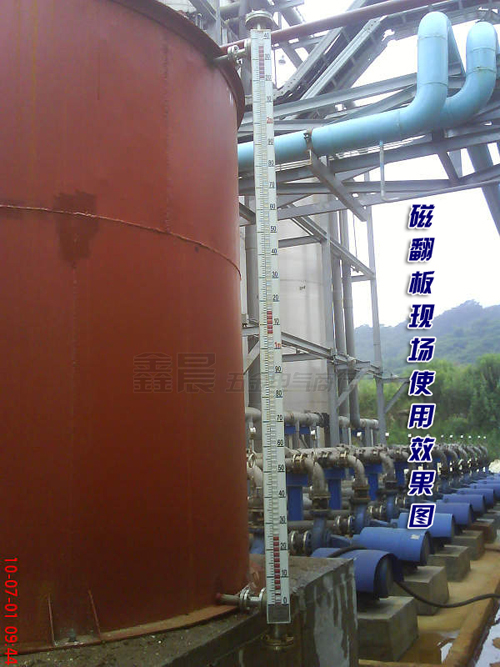

磁翻板液位计工作现场图
