磁翻板液位计怎样接线

点击次数:2331 发布时间:2021-06-10 01:29:08
磁翻板液位计适用于开放或压力容器内的液体测量,可以做到高密封、防泄漏和在高温高压、高粘度、强腐蚀性条件下安全可靠的全过程测量液位。

磁翻板液位计接线操作注意事项有哪些? 磁翻板液位计在使用之前,要先做好磁翻板液位计的接线,如果接线接错的话会导致测量结果不准,严重的将直接造成仪表的损坏,故而我们在进行接线操作的时候一定要注意。

下面就来为大家说说磁翻板液位计接线方面的一些要求和相关的注意事项等。

磁翻板液位计在进行接线操作的时候,有以下几点需要我们大家注意:
1、配线时应避开大容量的变压器、电动机或干扰源;
2、对于防爆型,为确保防爆性能,必须按有关规定配线;
3、拧下接线盒的接线端盖,将电缆穿过电缆接头,连接到24VDC两端;
4、根据需要连接接地端子;
5、拧紧接线盒的接线端盖。

以上就是为大家讲到的有关磁翻板液位计接线方面的一些要求和注意事项,希望通过以上讲述大家在今后都能够对磁翻板液位计进行正确的接线操作等。

远传变送器输出值的校准

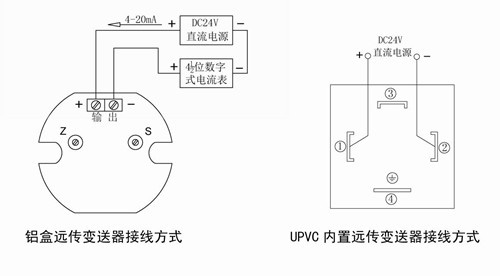

1.按照传感器接线图接线,注意24伏的正负;

2、本防爆
防爆布局适用于有爆炸凶险的 环境场所

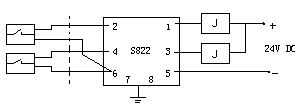

a带本安防爆,上、下限开关输出型 防爆开关由于干簧开关和带继电 器触点的安全栅组成,可向用户直接 提供一对常开或常闭触点。如用户需 更多触点可特殊设计订货。接线见 图六

b带本安防爆远传型
适合使用于II类电气装备(工厂 用)、C级气体,*高表面温度组别T4 (135℃)。

c使用注意事项
1)磁翻板液位计的变送器外壳设有外接地,用户使用时必须可靠接地。
2)安全栅的使用应遵守有关使用说明内容。
3)变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5 mm2,电缆允许分布电容为0.8uF。
3.缓慢进水,使翻板正好翻到标尺的零位(或用户事前设定好的位置),调节零位电位器,使电流输出为4mA;
4.缓慢进水,使翻柱正好翻到标尺的满度(或用户事前设定好的位置),调节满度电位器,使电流输出正好为20mA; 4.重复以上步骤,直到输出准确为止。一般出厂均为已调整过,用户无需再调。如需调节,一般调节2至3遍即可。

其他功能性接线

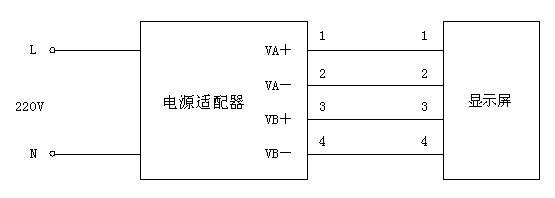

电子双色型显示器供电系统 电热管接线盒 显示器为双电源独立供电,请务必使用产品配套的电源适配器。

电加热供电系统
电热管接线盒 导热油加注方法:从电加热层侧面接管孔加注导热油至安全线,不得低于或超过安全线。
