dn150出水管道流量计

点击次数：1311 发布时间：2020-11-04 01:20:11

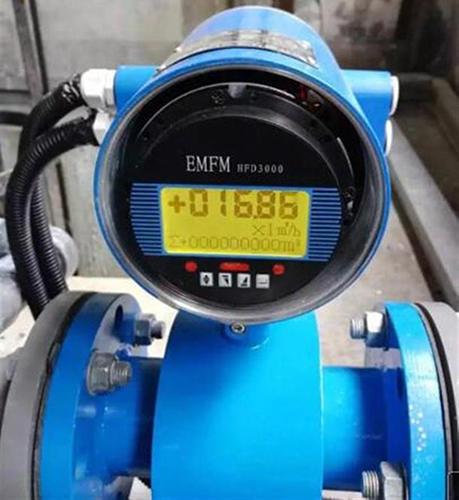

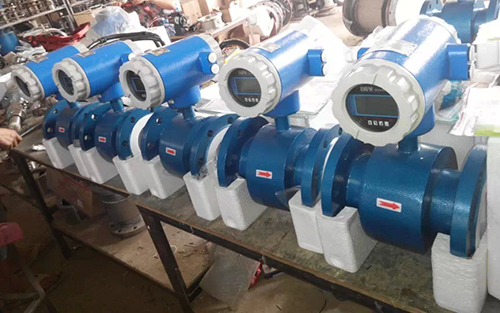

dn150出水管道流量计产品概述

电磁流量计采用世界最新技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。防腐型智能电磁流量计测量原理是基于法拉第电磁感应定律，防腐型智能电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。防腐型智能电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。防腐型智能电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。

电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。

dn150出水管道流量计特点
1、仪表结构简单、可靠，无可动部件，工作寿命长。
2、无截流阻流部件，不存在压力损失和流体堵塞现象。
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6、备有管道式、插入式等多种流量计型号。
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
8、具备一体化和分离型两种型式。

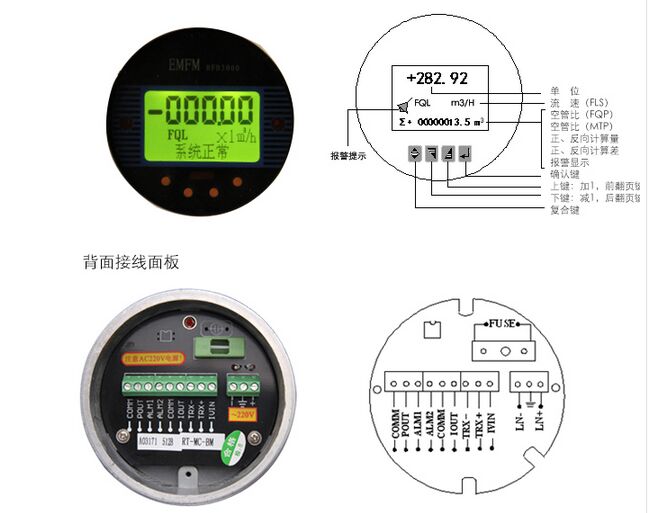

9、高清晰度LCD背光显示。

dn150出水管道流量计安装点及安装环境的选取
①选取要点:
系统正常运行时测量管必须保证满管。如出现非满管，流量计就不能正常工作，读数可能是忽大忽小的随机数;
传感器上游要有一定的直管段，但其长度与其它流量仪表(如超声波流量计)相比较要求较低。上游如有90°弯头、T形管、同心异径管、全开闸阀等扰流件，一般要求离电极中心线(不是传感器进口断面)有5倍直径(5D)长度的直管段，如是上游有闸阀且没有全部打开，一般要求10D长度的直管段;下游直管段长度一般为2D-3D,或更短;
1.安装传感器时尽量保持电极水平位置，以免气泡覆盖电极而出现读数不稳;条件允许传感器应安在自下而上流动的立管上，这样管内不易存气，同时保证工作时是满管，而且无沉积物生成，还可以减少液体内固体颗粒及杂质对内衬的磨损;
2.注意管道液体流动方向与传感器的标识一致;
3.尽可能避免测量管出现负压，如传感器不可安装在泵的抽吸侧;
4.尽可能避开附近的大电机、大变压器等，以免引起电磁干扰;
5.选择振动较小的位置安装传感器;
6.测量不同液体的混合介质时，传感器应安装在混合点的上游，如安装在下游，必须装在混合已经均匀或化学反应充分完成段;
7.尽可能避开周围环境高浓度腐蚀性气体;如是一体机要避免雨淋或浸没以及阳光直照，环境的相对湿度和温度要符合仪表说明书的要求;
②现场传感器安装位置的典型案例

图1:为了日后系统及流量计的检修维护方便，条件允许应如此图安装旁通管道;
图2:安在泵的抽吸侧，会因管道出现负压而损坏传感器内衬，所以应安装在泵出口侧处，而且N点距离泵尽可能远些;
图3:流量计应尽可能安装在阀门的上游侧处，不应安装在下游侧处，如受现场条件限制必须安装在d点,在阀门未全开时，d点距离阀门至少10D。
图4:此图中的e处、f处是优先选择安装点， g处是管道最高点易积聚气泡不宜安装，h处于下降管段，可能出现非满管情况，故更不宜安装。
图5:水平管道应安装在稍稍上升的管道区，如图i处;
图6:当流量计安装在如图示的落差管上时，如落差高度超过5米时，应在流量计的下游的最高处，如图j 处，安装排气阀;
图7:当敞口灌入或排放，流量计应安装在管道的低段区，如图k处。
③接地
本公司生产的管段式传感器均是三电极式，其中底部的电极是接液电极，也就是通常说的接地电极，这样在非金属绝缘管道或有绝缘内衬的金属管道上安装传感器时，一般情况下无需另加接地环。
出厂时仪表配2根接地线，安装时要求在与仪表两端连接的法兰上各钻一个M5×10的螺孔，把接地线用M5×8不锈钢螺丝牢靠固定在两边法兰上。如下图示。
通常情况下无需单独外加接地线，但传感器上有预留的接地点，以备在特殊环境下如安装环境有较大干扰时，通过该处外加接地线保证整个仪表可靠、良好接地以减少干扰，接地线可采用截面大于4mm2 的多股铜线，接地电阻应小于10Ω，且不能接在电机、变频器或其它大电器设备的公共地线上，如下图示。

电缆的选择与敷设
分体式流量计传感器与转换器之间连接电缆，必须采用厂家提供的专用电缆。电缆长度主要取决于三个因素:信号电缆类型、被测介质的电导率、励磁电缆铜芯截面积。
①信号电缆的选用
信号电缆最大长度与被测介质的电导率有关，详见下图。如现场传输电缆长度不超过30m，可采用厂家提供的单层屏蔽二芯A型电缆，如超过30m而且被测介质电导率较低，应采用双层屏蔽二芯B型电缆,同时根据被测介质电导率(参见“附2”)参照下图，必须要求现场实际传输长度不超过图表中的最大值。
②励磁电缆的选用:
本厂提供的励磁电缆是二芯PVC护套单屏蔽电缆，根据传输的距离选用不同的铜芯截面积。传输电缆长度不超过150m,可采用铜芯截面积为0.75mm²的Ⅰ型电缆;传输距离在150m---300m，可采用铜芯截面积为1.5mm²的Ⅱ型电缆; 传输距离超过300m，可采用铜芯截面积为2.5mm²的Ⅲ型电缆。
③其他电缆的选用:
电源电缆或转换器的输出信号电缆用户可自行采用普通的电缆线，现场条件恶劣建议选用带屏蔽IP68型电缆作为转换器的输出信号电缆，且屏蔽层的一端接地。
④电缆的敷设
信号电缆和励磁电缆线越短越好;不能将多余的电缆卷在一起，应将多余的剪掉并重新焊接好;信号电缆必须与其它电源电缆严格分开，不能敷设在同一管子内，也不能平行敷设或绞合在一起，应单独穿在接地保护钢管内，以防干扰信号。
