电磁自来水流量计,测量自来水流量计
点击次数:1611 发布时间:2020-11-02 00:07:50
电磁自来水流量计简称EMF,是20实践50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。它是根据法拉第电磁感应定律制成的,用来测量导电液体体积流量的仪表。由于其独特的优点,目前已广泛地被应用于工业工程中各种导电液体的流量测量,如各种酸、碱、盐等腐蚀性介质;各种易燃易爆介质;污水处理以及化工、食品、医药等工业中的各种浆液流量测量,形成了独特的应用领域。
电磁自来水流量计选型表
电磁自来水流量计的安装
流量计前方最少要有5×D(D为流量计内径)长度的直管段,后方最少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在电磁流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D砂浆流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
电磁自来水流量计产品特点
1、全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
2、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
3、采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4、采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
6、在现场可根据用户实际需要在线修改量程。
7、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10、具有自检与自论断功能。
11、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
12.、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)
13、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)
电磁自来水流量计技术参数
1、仪表精度:管道式0.5级、1.0级;插入式2.5级
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围:0.2~8m/s
4、工作压力:1.6MPa
5、环境温度:-40℃~+50℃
6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃
7、防爆标志:ExmibdⅡBT4
8、防爆证号:GYB01349
9、外磁干扰:≤400A/m
10、外壳防护:一体化型:IP65;
11、分离型:传感器IP68(水下5米,仅限于橡胶衬里);转换器IP65
12、输出信号:4~20mA.DC,负载电阻0~750Ω
13、通讯输出:RS485或CAN总线
14、电气连接:M20×1.5内螺纹,φ10电缆孔
15、电源电压:90~220V.AC、24±10%V.DC
16、功耗:≤10VA
电磁自来水流量计仪表选型
1、量程范围确认
一般电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
电磁自来水流量计衬里的选择
电磁自来水流量计电极的选择
自来水流量计的安装尺寸与现场安装图集
自来水流量计如何接线与接线说明
自来水流量计的安装位置与安装规范要求
自来水流量计的工作原理介绍
影响自来水流量计测量精度的因素与解决措施
dn500自来水专用流量计的三种供电方式有什么不同
解决dn500自来水管道流量计遭遇飓风洪水问题和新技术进步
1寸水管自来水流量计在工业应用中的工作原理及产品特点
浅谈在投资小区自来水流量计之前需要考虑的7件事
dn500自来水流量计规格对其流量测量的影响
一般测自来水流量用哪种流量计为复杂的慢流量测量提供解决方案
dn65自来水流量计的电磁场会影响工人的健康吗
工厂自来水流量计适用于各种应用的经过验证的解决方案
dn40自来水流量计在市场应用中的特点及优势解析
500管自来水流量计在35T燃气锅炉给水调节上应用
影响dn500自来水流量计测量因素及解决办法
自来水流量计监测数据有效性判别技术研究
水管自来水流量计四类故障分析及简明处理步骤
dn500自来水流量计测量管的衬里和电极加工工艺方法讨论
dn65自来水流量计的测量电极的组成方式有几种类型
关于500管自来水流量计的常规的6种分类方法
自来水流量计在水务系统中测量工程中选型与应用
自来水流量计在制药行业中的应用及未来发展
自来水流量计用在测量使用过程中的特点分析与选型
关于自来水流量计的特点及与自来水电磁水表的区别
自来水流量计在自来水行业的安装与使用事项分析
自来水流量计在供水领域的应用及如何组建运程监控系统
自来水流量计在供水行业流量测量中的应用现状
关于自来水流量计在制氧机组供水系统中的案例分析
dn500自来水流量计为复杂的慢流量测量提供的解决方案
电磁自来水流量计选型表
型号 | 口径 | |||||
KMLDE | 15~2600 | |||||
代号 | 电极材料 | |||||
A | 316L | |||||
B | HB | |||||
C | HC | |||||
D | 钛 | |||||
E | 钽 | |||||
F | 铂合金 | |||||
J | 不锈钢涂覆碳化钨 | |||||
代号 | 内衬材料 | |||||
C1 | 聚四氟乙烯F4 | |||||
C2 | 聚全氟乙丙烯F46 | |||||
C3 | 聚氟合乙烯FS | |||||
C4 | 聚录丁橡胶 | |||||
C5 | 聚氨脂橡胶 | |||||
代号 | 功能 | |||||
E1 | 0.3级 | |||||
E2 | 0.5级 | |||||
E3 | 1级 | |||||
F1 | 4-20Madc,负载≤750Ω | |||||
F2 | 0-3khz,5v有源,可变脉宽,输出高端有效频率 | |||||
F3 | RS485接口 | |||||
T1 | 常温型 | |||||
T2 | 高温型 | |||||
T3 | 超高温型 | |||||
P1 | 1.0MPa | |||||
P2 | 1.6MPa | |||||
P3 | 4.0MPa | |||||
P4 | 16MPa | |||||
D1 | 220VAC±10% | |||||
D2 | 24VDC±10% | |||||
J1 | 一体型结构 | |||||
J2 | 分体型结构 | |||||
J3 | 防爆一体型结构 |

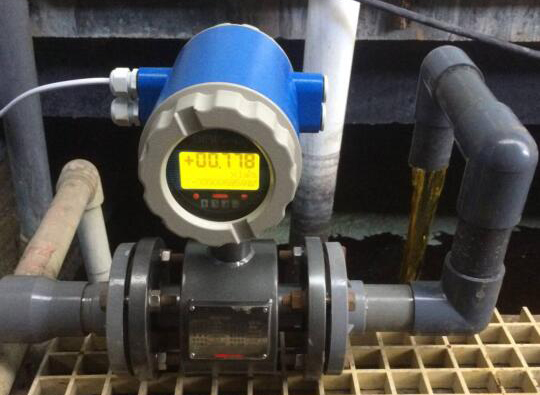

电磁自来水流量计的安装
流量计前方最少要有5×D(D为流量计内径)长度的直管段,后方最少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在电磁流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D砂浆流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;

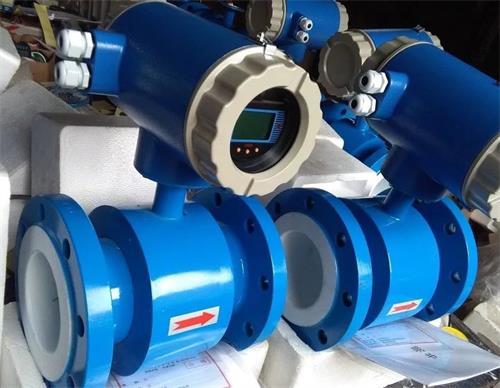

电磁自来水流量计产品特点
1、全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
2、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
3、采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4、采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
6、在现场可根据用户实际需要在线修改量程。
7、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10、具有自检与自论断功能。
11、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
12.、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)
13、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)
电磁自来水流量计技术参数
1、仪表精度:管道式0.5级、1.0级;插入式2.5级
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围:0.2~8m/s
4、工作压力:1.6MPa
5、环境温度:-40℃~+50℃
6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃
7、防爆标志:ExmibdⅡBT4
8、防爆证号:GYB01349
9、外磁干扰:≤400A/m
10、外壳防护:一体化型:IP65;
11、分离型:传感器IP68(水下5米,仅限于橡胶衬里);转换器IP65
12、输出信号:4~20mA.DC,负载电阻0~750Ω
13、通讯输出:RS485或CAN总线
14、电气连接:M20×1.5内螺纹,φ10电缆孔
15、电源电压:90~220V.AC、24±10%V.DC
16、功耗:≤10VA
电磁自来水流量计仪表选型
1、量程范围确认
一般电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。

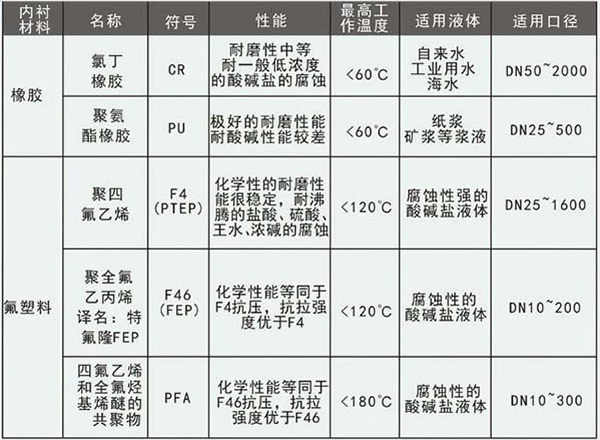

电磁自来水流量计衬里的选择
电磁自来水流量计电极的选择
