污水处理厂出水流量计,污水厂进水流量计

点击次数：1723 发布时间：2020-12-24 06:29:13

污水处理厂出水流量计是20世纪50~60年代研发出来的流量测量仪表，其流量测量水平随着电子技术的发展而不断提高。近年来电磁流量计在我国迅速发展，仅电磁流量计的生产厂家，据不完全统计，国内已有100家左右，很多国外知名电磁流量计生产企业也纷纷落户中国。

目前电磁流量计已广泛地被使用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质，各种浆液流量测量，特别是由于其独特的优点，大口径电磁流量计被应用于如城市自来水供应、污水排放等关系到国计民生、贸易结算的流量计量领域，其在国民经济中发挥着越来越重要的作用。

污水处理厂出水流量计原理
电磁流量计的测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为日的工作磁场。
此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

污水处理厂出水流量计的产品特点
1、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
2、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
6、采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
7、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150：1。
8、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好。
9、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。
10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
11、具有自检与自论功能。

污水处理厂出水流量计使用注意事项
1、精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，。
2、测量介质流速、仪表量程与口径测量一般的介质时，流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
3、尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响传感器的工作磁场和流量信号。
4、流量计周围应有充裕的空间，便于检测与维修。

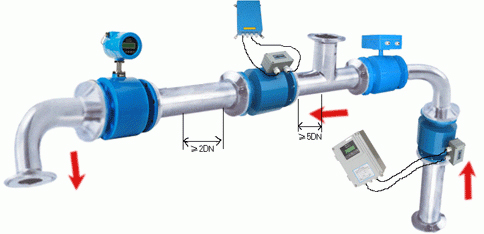

污水处理厂出水流量计现场安装说明及图示

污水处理厂出水流量计分类
为了适应不同工矿条件下使用工业电磁流量计，流量计分为：
1、一体式液晶显示工业电磁流量计：主要适用于高精度测量，防爆等级高的介质，如石油，化工，污水等行业。
2、管道式（分体式）工业电磁流量计：主要使用于远离测量地点的，液晶显示与流量计主体分离式的。
3、电磁流量计:主要使用于超大管道口径的流体介质测量，精度要求一般。
电磁流量计是根据法拉第电磁感应定律制造的用来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在流量计上采用CAN现场总线。属国内首创，技术达到国内领先水平。

污水处理厂出水流量计被测流体的电极的选择
