模具冷却水流量计,空调冷却水流量计
点击次数:1398 发布时间:2020-11-03 01:57:43

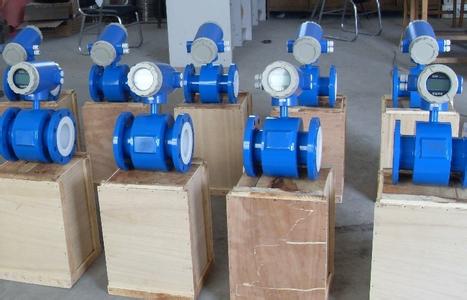

模具冷却水流量计是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于3μs/cm的导电液体的流量,是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外,还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体,如泥浆、矿浆、纸浆等。特别设计了带背光宽屏的中.英文液晶显示器,功能齐全实用、显示直观、操作使用方便,在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
模具冷却水流量计性能特点
1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失;
3、测量管道内无可动部件,因此传感器寿命极长。
4、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
5、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
6、转换器采用国际单片机和表面贴装技术,性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。
7、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。
模具冷却水流量计技术参数
1、公称通径(mm):管道式四氟衬里:DN10~DN600;管道式橡胶衬里:DN40~DN1200;(特殊规格可定制)
2、流动方向:正,反,净流量;
3、量程比:150:1;
4、重复性误差:测量值的±0.1%;
5、精度等级:管道式:0.5级,1.0级;
6、被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃;
7、额定工作压力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;(高压可定制);
8、流速范围:0.1-15m/s;
9、电导率范围:被测流体电导率≥5μs/cm;
10、电流输出:0~10mA:0~1.5kΩ;4~200mA:0~750 kΩ;负载电阻;
11、数字输出频率:上限可在1~5000HZ之间;
12、数字输出方式:输出频率内设定带光电隔离的晶体管集电极开路双向输出;
13、集电极最大电流:外接电源≤35V导通时集电极最大电流为250mA;
14、供电电源:AC220V或DC24V;
15、要求直管段长度:上游≥5DN,下游≥2DN;
16、连接方式:流量计与配管之间均采用法兰连接;
17、连接尺寸:法兰连接尺寸应符合GB11988规定;
18、防爆等级:mdIIBT4;
19、防护等级:IP65,特殊订制最高可达IP68;
20、环境温度:-25~+60℃;
21、相对温度:5%~95%;
22、消耗总功率:小于20W;
23、信号输出:4-20mA(负载0-750Ω),脉冲/频率,控制电平;
24、供电电源:AC220V,允差15%;或DC24V,纹波≤5%;
25、通讯输出:RS 485,MODBUS协议,HART协议,Profibus-DP协议;
模具冷却水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
模具冷却水流量计电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验
模具冷却水流量计型谱
模具冷却水流量计范围选择
模具冷却水流量计安装地点的选择
为了使流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议
流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。
水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
确保满管安装
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。 如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口
为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥ 20 D , 出口直管段≥7D(D为传感器公称口径)。
浅析冷却水塔水流量计在化工企业水源节能中的安装与使用
浅析工艺冷却水流量计在安装使用的环境条件要求
冷冻机冷却水流量计的安装条件及注意的问题
水冷压缩机冷却水流量计的测量介质的流体特性
易粘易堵强腐蚀性液体对模具冷却水流量计精度的影响
基于冷却水流量计的电极干扰信号仿真研究
关于空调冷却水流量计的运行原理及应用领域解析
如何防止工业应用中高炉冷却水流量计腐蚀问题减少不利损失
冷却水流量计在污水流量测量中有什么优势
选用管道式冷却水塔水流量计时要注意哪些选型事项
循环冷却水流量计在实际应用中的故障分析思路及解决方法
注塑机循环冷却水流量计在锅炉给水调节上应用中缺点和优势
工业循环冷却水流量计在有限流动水域浮体结构对水流结构的影响
因环境方面引起的工业循环冷却水流量计故障的主要原因
影响锅炉冷却水流量计误差的因素及不确定度分析
浅析连铸机轴承座冷却水流量计在化工污水处理厂的应用
冷却塔冷却水流量计的特点及未来四个方面的发展趋势
工业循环冷却水流量计使用中低噪音的信号电缆结构设计说明
浅析大口径采煤机冷却水流量计安装时需要注意的技术要领
冷却水流量计的漂移产生的原因及有效去除的三个方法
冷却水流量计的外部电磁干扰及电磁兼容性分析
正确处理冷却水流量计测量过程中液体均匀混合问题
锅炉冷却水流量计,循环冷却水流量计
空调冷却水流量计,模具冷却水流量计
冷却水流量表,冶炼炉冷却水流量计
冷却水流量表,空调冷却水流量计
冷却水流量表,模具冷却水流量计
模具冷却水流量计,锅炉冷却水流量计
模具冷却水流量计,注塑机冷却水流量计
冷却水流量计价格
模具冷却水流量计性能特点
1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失;
3、测量管道内无可动部件,因此传感器寿命极长。
4、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
5、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
6、转换器采用国际单片机和表面贴装技术,性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。
7、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。
模具冷却水流量计技术参数
1、公称通径(mm):管道式四氟衬里:DN10~DN600;管道式橡胶衬里:DN40~DN1200;(特殊规格可定制)
2、流动方向:正,反,净流量;
3、量程比:150:1;
4、重复性误差:测量值的±0.1%;
5、精度等级:管道式:0.5级,1.0级;
6、被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃;
7、额定工作压力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;(高压可定制);
8、流速范围:0.1-15m/s;
9、电导率范围:被测流体电导率≥5μs/cm;
10、电流输出:0~10mA:0~1.5kΩ;4~200mA:0~750 kΩ;负载电阻;
11、数字输出频率:上限可在1~5000HZ之间;
12、数字输出方式:输出频率内设定带光电隔离的晶体管集电极开路双向输出;
13、集电极最大电流:外接电源≤35V导通时集电极最大电流为250mA;
14、供电电源:AC220V或DC24V;
15、要求直管段长度:上游≥5DN,下游≥2DN;
16、连接方式:流量计与配管之间均采用法兰连接;
17、连接尺寸:法兰连接尺寸应符合GB11988规定;
18、防爆等级:mdIIBT4;
19、防护等级:IP65,特殊订制最高可达IP68;
20、环境温度:-25~+60℃;
21、相对温度:5%~95%;
22、消耗总功率:小于20W;
23、信号输出:4-20mA(负载0-750Ω),脉冲/频率,控制电平;
24、供电电源:AC220V,允差15%;或DC24V,纹波≤5%;
25、通讯输出:RS 485,MODBUS协议,HART协议,Profibus-DP协议;
模具冷却水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
衬里材料 | 耐腐蚀性能 | 工作温度 | 适用范围 |
氯丁橡胶Ne | 耐一般低浓度酸碱盐的腐蚀 | -20~70℃ | 工业用水污水低浓度酸碱盐 |
聚氨酯橡胶PO | 有极好的耐磨性能,专用于强磨损性浆液,不耐腐 | -10~60℃ |
含固体颗粒的液体(水泥浆矿浆等) |
聚全氟乙丙烯FEP |
1耐热耐腐蚀性与PTFE相当 2机械强度高,抗磨损性能好 3内表光滑,不易粘附沉淀物 4有很好的耐负压,抗真空作用 |
-40~180℃ | 除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质 |
聚四氟乙烯PTFE | 几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 | -40~180℃ | 不能用于负压管道及磨损性较强的流体 |
模具冷却水流量计电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验
材料 | 代号 | 耐腐蚀性能 |
316L不锈钢 | V |
1适用于工业、生活用水,原水井水,城市污水等中性溶液 2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等 |
哈氏合金C | HC |
1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物 2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu 3对海水、碱溶液,氧化物溶液有极好的耐腐蚀性 4不适用:盐酸 |
哈氏合金B | HB |
1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性 2不适用:硝酸 |
钛 | Ti | 耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀 |
钽 | Ta | 除了氢氟酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵 |
铂 | Pt | 适用所有的酸碱盐溶液(发烟硫酸及硝酸) |
碳化钨 | W | 具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质 |
模具冷却水流量计型谱
型号 | 口径 | ||||||||
KMLD | 15~2600 | ||||||||
代号 | 安装形式 | ||||||||
Y | 一体式 | ||||||||
F | 分体式 | ||||||||
代号 | 转换器型号 | ||||||||
ZA | 圆形 | ||||||||
ZB | 方形 | ||||||||
代号 | 输出信号 | ||||||||
I.4 | 4~20mA | ||||||||
f | 频率 1KHz | ||||||||
Rs | 串行通讯(485) | ||||||||
C | 控制输出 | ||||||||
代号 | 防爆要求 | ||||||||
N | 无防爆 | ||||||||
EX | 防爆(仅适用于分体式) | ||||||||
代号 | 介质温度 | ||||||||
T1 | ≤65℃ | ||||||||
T2 | ≤120℃ | ||||||||
T3 | ≤180℃(仅适用于分体式) | ||||||||
代号 | 内衬材质 | ||||||||
NE | 氯丁橡胶(≤65℃) | ||||||||
PTFE | 聚四氟乙烯(≤189℃) | ||||||||
PVC | 聚氯乙烯(≤70℃) | ||||||||
代号 | 电极材质 | ||||||||
316L | 不锈钢 | ||||||||
HC | 哈氏合金C | ||||||||
HB | 哈氏合金B | ||||||||
Ti | 钛 | ||||||||
Ta | 钽 |
模具冷却水流量计范围选择
模具冷却水流量计安装地点的选择
为了使流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议
流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。
水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
确保满管安装
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。 如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口
为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥ 20 D , 出口直管段≥7D(D为传感器公称口径)。
