冷却水流量表,高炉冷却水流量计
点击次数:1579 发布时间:2020-11-03 02:03:16

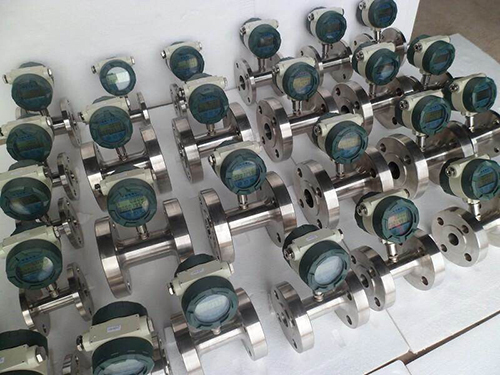

冷却水流量表产品概述
LWGY涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类流量计均为防爆产品,防爆等级为:ExdIIBT6。
基本型液体涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型。
LWGY-B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。
LWGY-C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。
冷却水流量表产品特点
1、压力损失小,叶轮具有防腐功能;
2、采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;
冷却水流量表基本参数与技术性能
1、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接,(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
2、精度等级:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、仪表材质:304不锈钢、316(L)不锈钢等
5、被测介质温度(℃):-20~+120℃
6、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
7、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
8、供电电源:+12VDC 、+24VDC、内部锂电池供电(可选)
9、信号传输线:STVPV3×0.3(三线制),4-20MA(两线制)
10、传输距离:≤1000m
11、信号线接口:豪斯曼接头
12、防爆等级:内部锂电池供电为防爆型
13、防护等级:IP65
冷却水流量表仪表类型
冷却水流量表选型
注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16
浅析冷却水塔水流量计在化工企业水源节能中的安装与使用
浅析工艺冷却水流量计在安装使用的环境条件要求
冷冻机冷却水流量计的安装条件及注意的问题
水冷压缩机冷却水流量计的测量介质的流体特性
易粘易堵强腐蚀性液体对模具冷却水流量计精度的影响
基于冷却水流量计的电极干扰信号仿真研究
关于空调冷却水流量计的运行原理及应用领域解析
如何防止工业应用中高炉冷却水流量计腐蚀问题减少不利损失
冷却水流量计在污水流量测量中有什么优势
选用管道式冷却水塔水流量计时要注意哪些选型事项
循环冷却水流量计在实际应用中的故障分析思路及解决方法
注塑机循环冷却水流量计在锅炉给水调节上应用中缺点和优势
工业循环冷却水流量计在有限流动水域浮体结构对水流结构的影响
因环境方面引起的工业循环冷却水流量计故障的主要原因
影响锅炉冷却水流量计误差的因素及不确定度分析
浅析连铸机轴承座冷却水流量计在化工污水处理厂的应用
冷却塔冷却水流量计的特点及未来四个方面的发展趋势
工业循环冷却水流量计使用中低噪音的信号电缆结构设计说明
浅析大口径采煤机冷却水流量计安装时需要注意的技术要领
冷却水流量计的漂移产生的原因及有效去除的三个方法
冷却水流量计的外部电磁干扰及电磁兼容性分析
正确处理冷却水流量计测量过程中液体均匀混合问题
锅炉冷却水流量计,循环冷却水流量计
空调冷却水流量计,模具冷却水流量计
冷却水流量表,冶炼炉冷却水流量计
冷却水流量表,空调冷却水流量计
冷却水流量表,模具冷却水流量计
模具冷却水流量计,锅炉冷却水流量计
模具冷却水流量计,注塑机冷却水流量计
冷却水流量计价格
LWGY涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类流量计均为防爆产品,防爆等级为:ExdIIBT6。
基本型液体涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型。
LWGY-B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。
LWGY-C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。
冷却水流量表产品特点
1、压力损失小,叶轮具有防腐功能;
2、采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;
冷却水流量表基本参数与技术性能
1、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接,(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
2、精度等级:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、仪表材质:304不锈钢、316(L)不锈钢等
5、被测介质温度(℃):-20~+120℃
6、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
7、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
8、供电电源:+12VDC 、+24VDC、内部锂电池供电(可选)
9、信号传输线:STVPV3×0.3(三线制),4-20MA(两线制)
10、传输距离:≤1000m
11、信号线接口:豪斯曼接头
12、防爆等级:内部锂电池供电为防爆型
13、防护等级:IP65
冷却水流量表仪表类型
仪表型号 | LWGYS-N | LWGYS-A | LWGYS-B | LWGYS-C | ||
信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA/脉冲 | ||
供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% |
精度等级 | 1.0~0.5级 | 1.0~0.5级 ? | 1.0~0.5级 | |||
测量范围 | 标准量程 | 标准量程 ? | 标准量程或扩展量程 | |||
显示器 | 无 | 无 | 有 | |||
通讯接口 | 无 | 无 | 无 | 可选RS485 | ||
通讯协议 | 无 | 无 | 无 | Moubus HART | ||
仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
防护等级 | IP60 | IP65 | IP65 | |||
整机功耗 | < 1W | < 1W | < 1W | |||
仪表通经 | DN4~DN250 | DN4~DN250 | DN4~DN250 | |||
介质温度 | -20℃~120℃ | -20℃~120℃ | -20℃~120℃ | |||
环境温度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ | |||
冷却水流量表选型
型 号 | 说 明 | |||||||
LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公 称 通 径 |
4 | 4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h | ||||||
6 | 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h | |||||||
10 | 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h | |||||||
15 | 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h | |||||||
20 | 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h | |||||||
25 | 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h | |||||||
32 | 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h | |||||||
40 | 40mm,标准量程2~20m3/h,宽量程为1~20m3/h | |||||||
50 | 50mm,标准量程4~40m3/h,宽量程为2~40m3/h | |||||||
65 | 65mm,标准量程7~70m3/h,宽量程为4~70m3/h | |||||||
80 | 80mm,标准量程10~100m3/h,宽量程为5~100m3/h | |||||||
100 | 100mm,标准量程20~200m3/h,宽量程为10~200m3/h | |||||||
125 | 125mm,标准量程25~250m3/h,宽量程为13~250m3/h | |||||||
150 | 150mm,标准量程30~300m3/h,宽量程为15~300m3/h | |||||||
200 | 200mm,标准量程80~800m3/h,宽量程为40~800m3/h | |||||||
类型 | N | +12V供电,脉冲输出,高电平≥8V低电平≤0.8V | ||||||
精度等级 | 05 | 精度0.5级 | ||||||
10 | 精度1.0级 | |||||||
涡轮 类型 |
W | 宽量程涡轮 | ||||||
S | 标准涡轮 | |||||||
材质 | S | 304不锈钢 | ||||||
L | 316(L)不锈钢 | |||||||
防爆 | N | 无标记,为非防爆型 | ||||||
压力等级 | N | 常规 (参照表2) | ||||||
H(x) | 高压 (参照表2) |
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16
