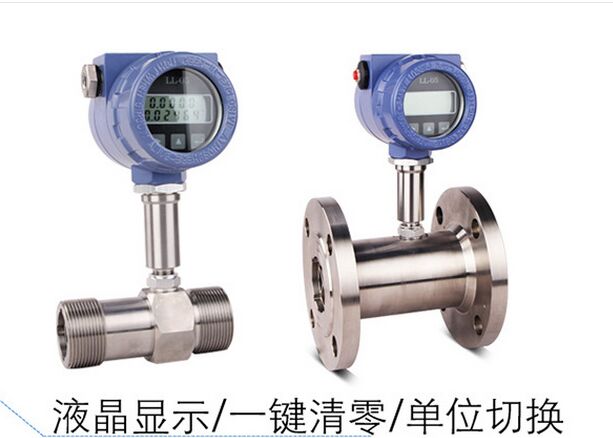

DN25甲醇流量计

产品名称:甲醇流量计

产品型号:KMLWGY

产品报价:1200

产品特点:

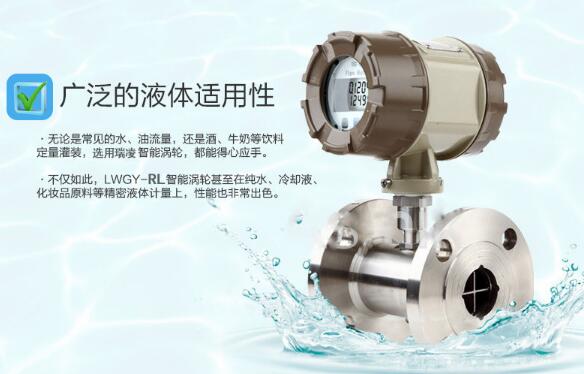

甲醇流量计与显示仪表配套组成涡轮流量计。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。

金湖凯铭仪表有限公司 咨询热线:0517-86801006  手机:15861727050  QQ;82732281  联系人:潘经理


二、特点:
★ 压力损失小。
★ 具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
★ 采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置,并可显示在液晶屏上,液晶屏直观清晰,可靠性高。
★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、甲醇流量计主要技术参数:
★ 流量计规格,基本参数和性能指标(见表二)
★ 准确度:0.5级、1.0级;
★ 使用条件:
1、 环境温度-20℃~50℃;
3、 被测介质温度:-20℃~120℃;
4、 大气压力:86Kpa~106Kpa;
5、 防爆等级:ibⅡBT4.
★ 信号传输距离:传感器至显示器的距离可达1000m。
四、甲醇流量计电气特性:
1、 显示方式:
   (1)LWGY 远传显示:脉冲输出(配显示仪表);
   (2)LWY 现场显示:液晶显示累积流量,单位(m³)
液晶显示瞬时流量,单位(m³/h)
   (3)LWGB 涡轮流量变送器:(配显示仪表)。
2、输出功能:
   (1)LWGY 脉冲输出,p-p值由供电电源确定;
   (2)LWY 可带脉冲输出或4~20mA两线制电流输出;
   (3)LWGB 4~20mA两线制电流输出。
3、供电电源:

   (1)LWGY:DC5~24V;
   (2)LWY:3V锂电池安装于仪表内部可连续使用3~5年;
   (3)LWGB:DC24V。

1、 仪表安装采用法兰连接、螺纹连接及夹装式;
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;
4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书”。
六、甲醇流量计型号及规格说明:
LW X X- XXX XX
LW 表示甲醇流量计;
X X:GY表示远传显示型;
Y表示现场显示型;
GB表示变送器;
XXX:表示甲醇流量计口径;
XX:B表示防爆型;E表示夹装式;
   如:LWGY-50-BE:表示口径为50mm, 防爆、夹装式甲醇流量计;
甲醇流量计LWGB-50:表示口径为50mm,涡轮流量变送器。

  LWGY□ □□□ 说           明

LWGY         基本型,+5-24DCV供电,
LWGYA         4~20mA两线制电流输出,远传変送型
LWGYB         电池供电现场显示型
LWGYC         现场显示/4~20mA两线制电流输出
LWGYD         RS485通讯输出



4       4mm,普通涡轮流量范围0.04~0.25m3/h

6       6mm,普通涡轮流量范围0.1~0.6m3/h

10       10mm,普通涡轮流量范围0.2~1.2m3/h

12       12mm,普通涡轮流量范围0.2~2m3/h

15       15mm,普通涡轮流量范围0.6~6m3/h

20       20mm,普通涡轮流量范围0.7~7m3/h

25       25mm,普通涡轮流量范围1~10m3/h

32       32mm,普通涡轮流量范围1.5~15m3/h

40       40mm,普通涡轮流量范围2~20m3/h

50       50mm,普通涡轮流量范围4~40m3/h
65       65mm,普通涡轮流量范围7~70m3/h
80       80mm,普通涡轮流量范围10~100m3/h

100       100mm,普通涡轮流量范围20~200m3/h

125       125mm,普通涡轮流量范围25~250m3/h
150       150mm,普通涡轮流量范围30~300m3/h

200       200mm,普通涡轮流量范围80~800m3/h


      无标记,为非防爆型
B     防爆型
精度
等级
A   精度0.5级
B   精度1级
涡轮
类型
A 宽量程涡轮
B 普通涡轮

使用和调整
◆ 使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
◆ 传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门,
严禁传感器处于无液体状态时受到高速流体的冲击。
◆ 传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特
别是叶轮。装配时请看好导向件及叶轮的位置关系。
◆ 传感器不用时,应清洗内部液体,且在传感器两端加上防护套,防止尘垢进入,
然后置于干燥处保存。
◆ 配用时的过滤器应定期清洗,不用时,应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
◆ 在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。
涡轮流量计特点具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片,因此极大降低了磨损,对峰值不敏感,甚者恶劣的条件下也可以给出可靠的测量变量
