手持式超声波流量计

产品名称:手持式超声波流量计

产品型号:TDS-100H

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:手持式超声波流量计测量介质:水、海水、工业污水、酸碱液、各种油类等能传导声波的液体。

手持式超声波流量计具有数据自动存储,测量精度高,全中文显示,操作灵活,携带方便等特点。手持超声波流量计被测流体可以是水、海水、酸碱液或油、浆液之类的均匀液体,导电或非导电,有腐蚀性或无腐蚀性液体均可测量。配备一体式铝合金防护箱,可在野外恶劣环境中使用。优越的性能,优惠的价格,欢迎您咨询订购。超声波流量计中一款较轻便型流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点,是目前国内体积最小、质量最轻,真正意义上的便携式超声波流量计


TDS-100H手持式超声波流量计的特点

1、内置充电路及可连续工作十小时镍氢充电池。
2、4行汉字同屏显示流速,瞬时流量,累计流量,信号状态等。
3、线性度优于1%,为国内最先达到此精度的超声波流量计。
4、测量管直径:15mm~6000mm。
5、内置数据记录器,可记录日期,累积流量,信号状态,工作时间等。
6、OCT输出正,负,静累积脉冲信号和频率信号(1~9999HZ)。
7、RS232标准数据通信接口,用于导出记录数据,在线联网检测等。
8、小型测量管(可在线标定水表,精度达+-0.5%)。
9、标准配置:主机,手持中型传感器,专用信号电缆,铝合金保护箱。
10、体积小:体积:100×66×20mm,重量仅为0.5kg。
11、非接触式测量将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量测量范围大。
12、选用不同型号的传感器 , 可实现口径 DN20 ~ DN1500 管道流量的测量,如果需要测量更大的管径,请选用本系列的大口径超声波流量计。
13、充电电源:内置大容量镍氢充电电池 ,可支持流量计连续工作 12 小时以上。
14、大屏幕液晶显示:可同时显示累积流量,瞬时流量,流速,工作状态等。
15、内置数据记录器:内置数据记录器,空间为24k字节,可以存储2000行的测量数据。


TDS-100H手持式超声波流量计基本技术参数

线性度:0.5%
重复性:0.2%
准确度:示值的±1%,流速>0.2m/s
响应时间:0-999秒,使用者任选
流速范围:±32 m/s
测量口径:15-6000mm
累积器:7位正、负、净累积器
液体种类:各种能够传导超声波的单一均匀的液体
安全性:设置值的锁定,更改数据需解锁
显示:2× 10中文或2 × 20英文
通信接口:RS-485,波特率75-57600,同时兼容富士超声波流量计,也应用户的要求兼容其它产品
传感器电缆:标准为5m × 2,也可加长为10m × 2
电源:3节AAA内置Ni-H电池,每次充满电可持续工作12小时,AC100-240V的适配器
数据记录:内置数据记录仪,可记录2000行数据
手动累积器:7位,按键即可开始用于校准
外壳材料:阻燃ABS
外形尺寸:210 × 105 × 40mm
主机重量:500g包括电池
装箱单(标准配置)

手持式超声波流量计传感器的选择

管道直径与介质温度时挑选传感器的两个重要因素

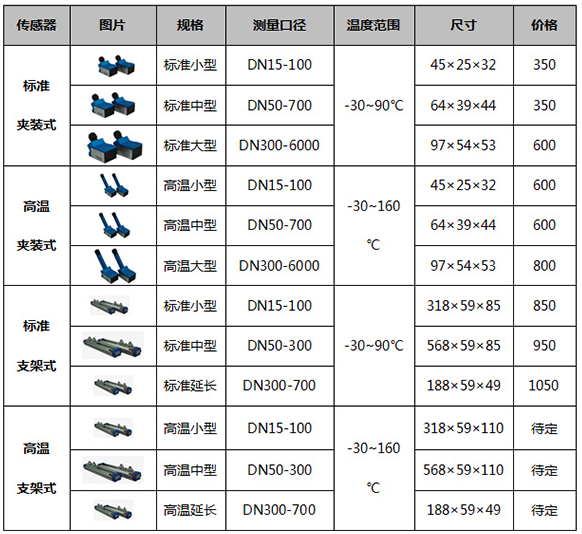

手持式超声波流量计传感器选择对照表

手持式超声波流量计传感器的安装

手持式超声波流量计传感器常用Z、V、W方式经行安装。
Z字安装法
一般Z方式是在100mm以上的管道上使用,它有时被称为直接法。

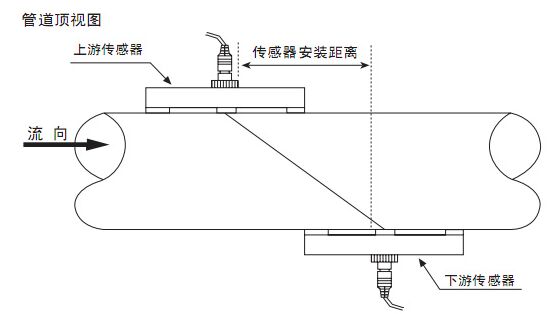

手持式超声波流量计Z字安装示意图
V字安装法
V方式安装传感器时常用的方法,一般建议在20-300的管道上使用,它有时被称为反射法。

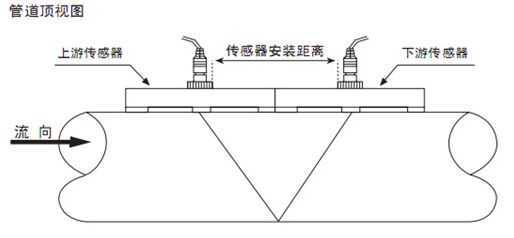

手持式超声波流量计V字安装示意图
W字安装法
W方式通常被用在10-100的管道上。

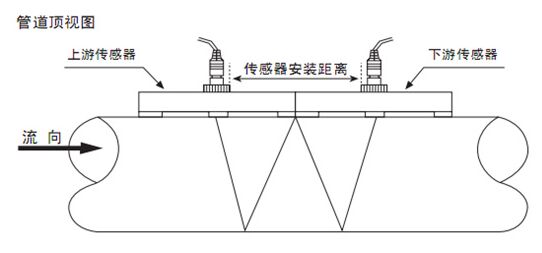

手持式超声波流量计W字安装示意图
